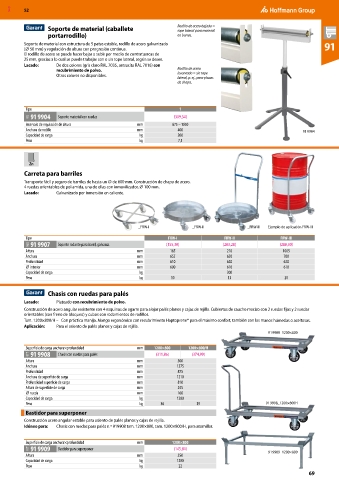

Page 2409 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Soporte de material (caballete Rodillo de acero bajado =
tope lateral para material
portarrodillo) en barras.
Soporte de material con estructura de 5 patas estable, rodillo de acero galvanizado 91
(⌀ 50 mm) y regulación de altura con progresión continua.
El rodillo de acero se puede hacer bajar o subir por medio de contratuercas de
25 mm, gracias a lo cual se puede trabajar con o sin tope lateral, según se desee.
Lacado: De dos colores (gris claro RAL 7035, antracita RAL 7016) con
recubrimiento de polvo. Rodillo de acero
levantado = sin tope
Otros colores no disponibles. lateral, p. ej., para placas
de chapa.

Tipo 1
91J 91 9904 Soporte material con ruedas (309,34)
Intervalo de regulación de altura mm 675 – 1050
Anchura de rodillo mm 400 91 9904
Capacidad de carga kg 200
Peso kg 7,1

Zn
Carreta para barriles
Transporte fácil y seguro de barriles de hasta un ⌀ de 600 mm. Construcción de chapa de acero.
4 ruedas orientables de poliamida, una de ellas con inmovilizador, ⌀ 100 mm.
Lacado: Galvanizado por inmersión en caliente.

_FRW-I _FRW-II _FRW-III Ejemplo de aplicación FRW-III

Tipo FRW-I FRW-II FRW-III
96U 91 9907 Soporte rodante para barril, galvaniz. (155,30) (203,28) (280,30)
Altura mm 165 210 1005
Anchura mm 655 650 700
Profundidad mm 610 620 620
⌀ interior mm 600 610 610
Capacidad de carga kg 300
Peso kg 10 13 20

Chasis con ruedas para palés
Lacado: Plateado con recubrimiento de polvo.
Construcción de acero angular resistente con 4 esquinas de agarre para alojar palés planos y cajas de rejilla. Cubiertas de caucho macizo con 2 ruedas fijas y 2 ruedas
orientables (con freno de bloqueo) y cubos con rodamientos de rodillos.
Tam. 1200×800/H – Con práctica manija. Mango ergonómico con recubrimiento Haptoprene® para el máximo confort, también con las manos húmedas o aceitosas.
Aplicación: Para el asiento de palés planos y cajas de rejilla.
91 9908_1200×800

Superficie de carga anchura×profundidad mm 1200×800 1200×800/H
91T 91 9908 Chasis con ruedas para palés (311,86) (374,99)
Altura mm 300
Anchura mm 1275
Profundidad mm 875
Anchura de superficie de carga mm 1210
Profundidad superficie de carga mm 810
Altura de superficie de carga mm 245
⌀ rueda mm 160
Capacidad de carga kg 1200
Peso kg 36 39 91 9908_1200×800H
Bastidor para superponer
Construcción acero angular estable para asiento de palés planos y cajas de rejilla.
Idóneo para: Chasis con ruedas para palés n.º 919908 tam. 1200×800, tam. 1200×800/H, para atornillar.

Superficie de carga anchura×profundidad mm 1200×800
91T 91 9909 Bastidor para superponer (145,84) 91 9909_1200×800
Altura mm 350
Capacidad de carga kg 1200
Peso kg 22
69
