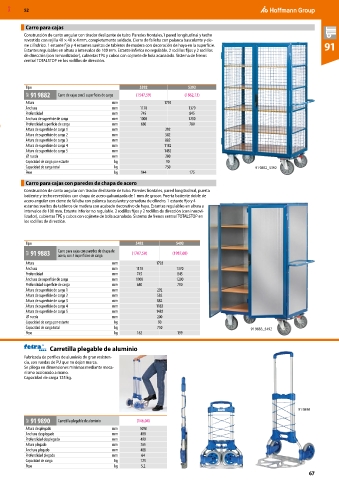

Page 2407 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Carro para cajas
Construcción de canto angular con tirador deslizante de tubo. Paredes frontales,1 pared longitudinal y techo
revestido con rejilla 40 × 40 × 4 mm, completamente soldado. Cierre de falleba con palanca basculante y cie-
rre cilíndrico. 1 estante fijo y 4 estantes sueltos de tableros de madera con decoración de haya en la superficie. 91
Estantes regulables en altura a intervalos de 100 mm. Estante inferior no regulable. 2 rodillos fijos y 2 rodillos
de dirección (con inmovilizador), cubiertas TPE y cubos con cojinete de bola acanalado. Sistema de frenos
central TOTALSTOP en los rodillos de dirección.

Tipo 5392 5393
96F 91 9882 Carro de cajas con 5 superficies de carga (1547,59) (1862,13)
Altura mm 1792
Anchura mm 1170 1370
Profundidad mm 745 845
Anchura de superficie de carga mm 1000 1200
Profundidad superficie de carga mm 680 780
Altura de superficie de carga 1 mm 292
Altura de superficie de carga 2 mm 582
Altura de superficie de carga 3 mm 882
Altura de superficie de carga 4 mm 1182
Altura de superficie de carga 5 mm 1482
⌀ rueda mm 200
Capacidad de carga por estante kg 90
Capacidad de carga total kg 750 91 9882_5392
Peso kg 144 175
Carro para cajas con paredes de chapa de acero
Construcción de canto angular con tirador deslizante de tubo. Paredes frontales, pared longitudinal, puerta
batiente y techo revestidos con chapa de acero galvanizada de 1 mm de grosor. Puerta batiente doble de
acero angular con cierre de falleba con palanca basculante y cerradura de cilindro. 1 estante fijo y 4
estantes sueltos de tableros de madera con acabado decorativo de haya. Estantes regulables en altura a
intervalos de 100 mm. Estante inferior no regulable. 2 rodillos fijos y 2 rodillos de dirección (con inmovi-
lizador), cubiertas TPE y cubos con cojinete de bola acanalado. Sistema de frenos central TOTALSTOP en
los rodillos de dirección.

Tipo 5492 5493
96F 91 9883 Carro para cajas con paredes de chapa de (1707,50) (1987,68)
acero, con 5 superficies de carga
Altura mm 1792
Anchura mm 1170 1370
Profundidad mm 745 845
Anchura de superficie de carga mm 1000 1200
Profundidad superficie de carga mm 680 780
Altura de superficie de carga 1 mm 292
Altura de superficie de carga 2 mm 582
Altura de superficie de carga 3 mm 882
Altura de superficie de carga 4 mm 1182
Altura de superficie de carga 5 mm 1482
⌀ rueda mm 200
Capacidad de carga por estante kg 90
Capacidad de carga total kg 750 91 9883_5492
Peso kg 162 199

Carretilla plegable de aluminio
Fabricada de perfiles de aluminio de gran resisten-
cia, con ruedas de PU que no dejan marca.
Se pliega en dimensiones mínimas mediante meca-
nismo accionado a mano.
Capacidad de carga 125 kg.

91 9890

96F 91 9890 Carretilla plegable de aluminio (146,04)
Altura desplegado mm 1090
Anchura desplegado mm 488
Profundidad desplegado mm 490
Altura plegado mm 765
Anchura plegado mm 488
Profundidad plegado mm 64
Capacidad de carga kg 125
Peso kg 5,2
