52 MXD

75 kg 100% 12G
20G

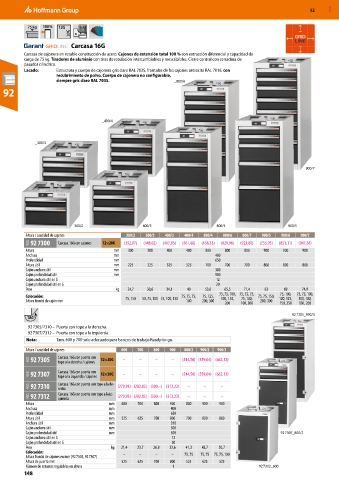

Carcasa 16G
Carcasa de cajonera en estable construcción de acero. Cajones de extensión total 100 % con extracción diferencial y capacidad de
carga de 75 kg. Tiradores de aluminio con tiras de rotulación intercambiables y reescribibles. Cierre central con cerradura de
pasador cilíndrico.
Lacado: Estructura y cuerpo de cajonera gris claro RAL 7035, frontales de los cajones antracita RAL 7016, con
recubrimiento de polvo. Cuerpo de cajonera no configurable,
siempre gris claro RAL 7035. _800/6
92

_400/4

_300/3

_900/7

_300/2 _400/3 _800/4 _900/5
Altura / cantidad de cajones 300/2 300/3 400/3 400/4 800/4 800/6 800/7 900/5 900/6 900/7
9GG 92 7300 Carcasa 16G con cajones 12×20G (352,87) (448,02) (467,85) (561,68) (638,33) (829,96) (923,80) (755,95) (851,11) (947,58)
Altura mm 300 300 400 400 800 800 800 900 900 900
Anchura mm 400
Profundidad mm 650
Altura útil mm 225 225 325 325 700 700 700 800 800 800
Cajón anchura útil mm 300
Cajón profundidad útil mm 500
Cajón anchura útil en G 12
Cajón profundidad útil en G 20
Peso kg 24,7 30,6 34,1 40 53,6 65,5 71,4 63 69 74,9
75, 75, 100, 75, 75, 75, 75, 100, 75, 75, 100,
Colocación: 75, 150 50, 75, 100 75, 100, 150 75, 75, 75, 75, 125, 100, 150, 75, 100, 75, 75, 150, 100, 125, 100, 100,
Altura frontal de cajón mm 100 200, 300 200, 300
200 100, 200 150, 250 150, 200
92 7305_900/3
180°

92 7305/7310 – Puerta con tope a la derecha.
92 7307/7312 – Puerta con tope a la izquierda.
Nota: Tam. 600 y 700 solo adecuado para bancos de trabajo Ready-to-go.
Altura / cantidad de cajones 600 700 800 900 800/2 900/2 900/3
9GG 92 7305 Carcasa 16G con puerta con 12×20G – – – – (544,50) (559,04) (662,12)
tope a la derecha / cajones
9GG 92 7307 Carcasa 16G con puerta con 12×20G – – – – (544,50) (559,04) (662,12)
tope a la izquierda / cajones
9GG 92 7310 Carcasa 16G con puerta con tope a la de- (270,93) (282,82) (300,–) (313,22) – – –
recha
9GG 92 7312 Carcasa 16G con puerta con tope a la iz- (270,93) (282,82) (300,–) (313,22) – – –
quierda
Altura mm 600 700 800 900 800 900 900
Anchura mm 400
Profundidad mm 650
Altura útil mm 525 625 700 800 700 800 800
Anchura útil mm 350
Cajón anchura útil mm 300
Cajón profundidad útil mm 500 92 7307_800/2
Cajón anchura útil en G 12
Cajón profundidad útil en G 20
Peso kg 21,4 23,7 26,8 32,6 41,3 43,7 50,7
Colocación: – – – – 75, 75 75, 75 75, 75, 100
Altura frontal de cajones en mm (92 7305, 92 7307)
Altura de puerta mm 525 625 700 800 525 625 525
Número de estantes regulables en altura 1 92 7312_600
