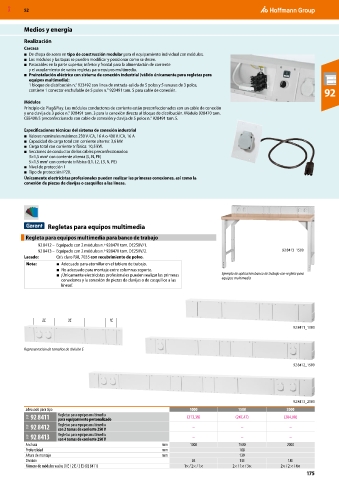

MXD 52

Medios y energía
Realización
Carcasa
■ De chapa de acero en tipo de construcción modular para el equipamiento individual con módulos.
■ Los módulos y las tapas se pueden modificar y posicionar como se desee.
■ Pasacables en la parte superior, inferior y frontal para la alimentación de corriente
y el acoplamiento de varias regletas para equipos multimedia.
■ Preinstalación eléctrica con sistema de conexión industrial (válido únicamente para regletas para
equipos multimedia):
1 bloque de distribución n.° 923492 con línea de entrada-salida de 5 polos y 5 ranuras de 3 polos,
92
contiene 1 conector enchufable de 5 polos n.° 923491 tam. 5 para cable de conexión.
Módulos
Principio de Plug&Play. Los módulos conductores de corriente están preconfeccionados con un cable de conexión
y una clavija de 3 polos n.° 928491 tam. 3 para la conexión directa al bloque de distribución. Módulo 928470 tam.
CEE400/5 preconfeccionado con cable de conexión y clavija de 5 polos n.° 928491 tam. 5.

Especificaciones técnicas del sistema de conexión industrial
■ Valores nominales máximos 230 V /CA, 16 A o 400 V /CA, 16 A
■ Capacidad de carga total con corriente alterna: 3,6 kW.
■ Carga total con corriente trifásica: 10,5 kW.
■ Secciones de conductor de los cables preconfeccionados:
3×1,5 mm con corriente alterna (L, N, PE)
2
5×1,5 mm con corriente trifásica (L1, L2, L3, N, PE)
2
■ Nivel de protección 1
■ Tipo de protección IP20.
Únicamente electricistas profesionales pueden realizar las primeras conexiones, así como la
conexión de piezas de clavijas o casquillos a las líneas.

Regletas para equipos multimedia
Regleta para equipos multimedia para banco de trabajo
92 8412 – Equipado con 2 módulos n.º 928470 tam. DE250V/1.
92 8413 – Equipado con 2 módulos n.º 928470 tam. DE250V/2. 92 8413_1500
Lacado: Gris claro RAL 7035 con recubrimiento de polvo.
Nota: ■ Adecuado para atornillar en el tablero de trabajo.
■ No adecuado para montaje entre columnas soporte.
■ ¡Únicamente electricistas profesionales pueden realizar las primeras Ejemplo de aplicación banco de trabajo con regleta para
conexiones y la conexión de piezas de clavijas o de casquillos a las equipos multimedia
líneas!

2E 3E 1E
92 8411_1000

Representación de tamaños de división E

92 8412_1500

92 8413_2000
adecuado para tipo 1000 1500 2000
91P 92 8411 Regletas para equipos multimedia (213,38) (247,47) (284,08)
para equipamiento personalizado
91P 92 8412 Regletas para equipos multimedia – – –
con 2 tomas de corriente 250 V
91P 92 8413 Regletas para equipos multimedia – – –
con 4 tomas de corriente 250 V
Anchura mm 1000 1500 2000
Profundidad mm 100
Altura de montaje mm 139
División 8E 13E 18E
Número de módulos vacíos (1 E / 2 E / 3 E) (92 8411) 1× / 2× / 1× 2× / 1× / 3× 2× / 2 × / 4×
175
