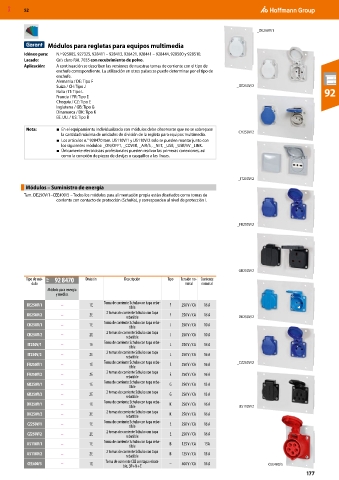

Page 2517 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

_DE250V/1

Módulos para regletas para equipos multimedia
Idóneo para: N.º 925885, 927325, 928411 – 928413, 928421, 928441 – 928444, 928500 y 928510.
Lacado: Gris claro RAL 7035 con recubrimiento de polvo.
Aplicación: A continuación se describen las versiones de nuestras tomas de corriente con el tipo de
enchufe correspondiente. La utilización en otros países se puede determinar por el tipo de
enchufe.
Alemania / DE: Tipo F
Suiza / CH: Tipo J _DE250V/2
Italia / IT: Tipo L 92
Francia / FR: Tipo E
Chequia / CZ: Tipo E
Inglaterra / GB: Tipo G
Dinamarca / DK: Tipo K
EE. UU. / US: Tipo B

Nota: ■ En el equipamiento individualizado con módulos debe observarse que no se sobrepase
la cantidad máxima de unidades de división de la regleta para equipos multimedia. _CH250V/2
■ Los artículos n.° 928470 tam. US110V/1 y US110V/2 solo se pueden montar junto con
los siguientes módulos: _ON/OFF1, _COVER, _AIR/S , _NET, _USB, _USB/5V _LINK.
■ Únicamente electricistas profesionales pueden realizar las primeras conexiones, así
como la conexión de piezas de clavijas o casquillos a las líneas.

_IT250V/2
Módulos – Suministro de energía
Tam. DE250V/1–CEE400/5 – Todos los módulos para alimentación propia están diseñados como tomas de
corriente con contacto de protección (SchuKo), y corresponden al nivel de protección I.

_FR250V/2

_GB250V/2
Tipo de mó- 91P 92 8470 División Descripción Tipo Tensión no- Corriente
dulo minal nominal
Módulo para energía
y medios
Toma de corriente Schuko con tapa reba-
DE250V/1 – 1E F 250 V / CA 16 A
tible
2 tomas de corriente Schuko con tapa
DE250V/2 – 2E F 250 V / CA 16 A
rebatible _DK250V/2
Toma de corriente Schuko con tapa reba-
CH250V/1 – 1E J 250 V / CA 10 A
tible
2 tomas de corriente Schuko con tapa
CH250V/2 – 2E J 250 V / CA 10 A
rebatible
Toma de corriente Schuko con tapa reba-
IT250V/1 – 1E L 250 V / CA 16 A
tible
2 tomas de corriente Schuko con tapa
IT250V/2 – 2E L 250 V / CA 16 A
rebatible
Toma de corriente Schuko con tapa reba- _CZ250V/2
FR250V/1 – 1E E 250 V / CA 16 A
tible
2 tomas de corriente Schuko con tapa
FR250V/2 – 2E E 250 V / CA 16 A
rebatible
Toma de corriente Schuko con tapa reba-
GB250V/1 – 1E G 250 V / CA 13 A
tible
2 tomas de corriente Schuko con tapa
GB250V/2 – 2E G 250 V / CA 13 A
rebatible
Toma de corriente Schuko con tapa reba-
DK250V/1 – 1E K 250 V / CA 16 A
tible _US110V/2
2 tomas de corriente Schuko con tapa
DK250V/2 – 2E K 250 V / CA 16 A
rebatible
Toma de corriente Schuko con tapa reba-
CZ250V/1 – 1E E 250 V / CA 16 A
tible
2 tomas de corriente Schuko con tapa
CZ250V/2 – 2E E 250 V / CA 16 A
rebatible
Toma de corriente Schuko con tapa reba-
US110V/1 – 1E B 125 V / CA 15A
tible
2 tomas de corriente Schuko con tapa
US110V/2 – 2E B 125 V / CA 15 A
rebatible
Toma de corriente CEE con tapa rebati-
CEE400/5 – 1E – 400 V / CA 16 A _CEE400/5
ble, 3P+N+E
177
