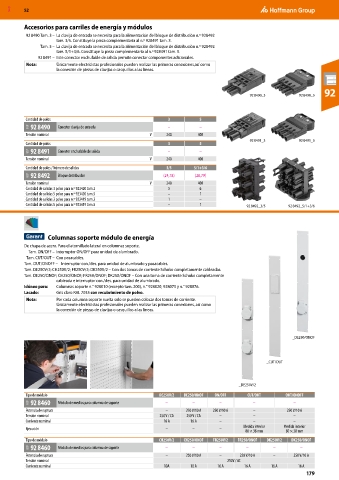

MXD 52

Accesorios para carriles de energía y módulos
92 8490 Tam. 3 – La clavija de entrada se necesita para la alimentación del bloque de distribución n.º 928492
tam. 3/5. Constituye la pieza complementaria al n.º 928491 tam. 3.
Tam. 5 – La clavija de entrada se necesita para la alimentación del bloque de distribución n.º 928492
tam. 5/1+3/6. Constituye la pieza complementaria al n.º 928491 tam. 5.
92 8491 – Este conector enchufable de salida permite conectar componentes adicionales.
Nota: Únicamente electricistas profesionales pueden realizar las primeras conexiones,así como
la conexión de piezas de clavijas o casquillos a las líneas.

92 8490_5 92
92 8490_3

Cantidad de polos 3 5
91P 92 8490 Conector clavija de entrada – –
Tensión nominal V 240 400
92 8491_3 92 8491_5
Cantidad de polos 3 5
91P 92 8491 Conector enchufable de salida – –
Tensión nominal V 240 400
Cantidad de polos / Número de salidas 3/5 5/1+3/6
91P 92 8492 Bloque distribuidor (24,18) (28,79)
Tensión nominal V 240 400
Cantidad de salidas 3 polos para n.º 923420 tam.3 5 6
Cantidad de salidas 5 polos para n.º 923420 tam.5 – 1
Cantidad de salidas 3 polos para n.º 923419 tam.3 1 –
Cantidad de salidas 5 polos para n.º 923419 tam.5 – 1 92 8492_3/5 92 8492_5/1+3/6

Columnas soporte módulo de energía
De chapa de acero. Para el atornillado lateral en columnas soporte.
Tam. ON/OFF – Interruptor ON/OFF para unidad de alumbrado.
Tam. CUT/OUT – Con pasacables.
Tam. OUT/ONOFF – Interruptor con./des. para unidad de alumbrado y pasacables.
Tam. DE250V/2; CH250V/2; FR250V/2; DK250V/2 – Con dos tomas de corriente Schuko completamente cableadas.
Tam. DE250/ONOF; CH250/ONOF; FR250/ONOF; DK250/ONOF – Con una toma de corriente Schuko completamente
cableada e interruptor con./des. para unidad de alumbrado.
Idóneo para: Columnas soporte n.° 928010 (excepto tam. 200), n.° 928020, 928075 y n.° 928076.
Lacado: Gris claro RAL 7035 con recubrimiento de polvo.
Nota: Por cada columna soporte suelta solo se pueden colocar dos tomas de corriente.
Únicamente electricistas profesionales pueden realizar las primeras conexiones, así como
la conexión de piezas de clavijas o casquillos a las líneas.

_DE250/ONOF

_CUT/OUT

_DE250V/2
Tipo de módulo DE250V/2 DE250/ONOF ON/OFF CUT/OUT OUT/ONOFF
91P 92 8460 Módulo de medios para columna de soporte – – – – –
Potencia de ruptura – 250 V/10 A 250 V/10 A – 250 V/10 A
Tensión nominal 250 V / CA 250 V / CA – – –
Corriente nominal 16 A 16 A – – –
Medida interior Medida interior
Ejecución – – –
80 × 38 mm 80 × 38 mm
Tipo de módulo CH250V/2 CH250/ONOF FR250V/2 FR250/ONOF DK250V/2 DK250/ONOF
91P 92 8460 Módulo de medios para columna de soporte – – – – – –
Potencia de ruptura – 250 V/10 A – 250 V/10 A – 250 V/10 A
Tensión nominal 250V / AC
Corriente nominal 10A 10 A 16 A 16 A 16 A 16 A
179
