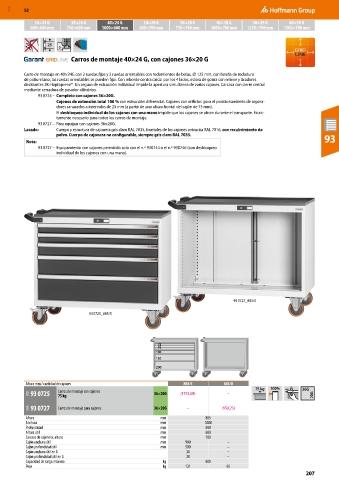

Page 2547 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

24×24 G 30×24 G 40×24 G 24×28 G 30×28 G 40×28 G 50×28 G 60×28 G
600×600 mm 750×600 mm 1000×600 mm 600×700 mm 750×700 mm 1000×700 mm 1250×700 mm 1500×700 mm

25

Carros de montaje 40×24 G, con cajones 36×20 G

Carro de montaje en 40×24G con 2 ruedas fijas y 2 ruedas orientables con rodamientos de bolas, ⌀ 125 mm, con banda de rodadura
de poliuretano; las ruedas orientables se pueden fijar. Con reborde contra caída por los 4 lados, estera de goma con relieve y tiradores
deslizantes 2K-Haptoprene®. Un seguro de extracción individual impide la apertura simultánea de varios cajones. Carcasa con cierre central
mediante cerradura de pasador cilíndrico.
93 0725 – Completo con cajones 36×20G.
Cajones de extensión total 100 % con extracción diferencial. Cajones con orificios para el posicionamiento de separa-
dores ranurados a intervalos de 25 mm (a partir de una altura frontal del cajón de 75 mm).
El desbloqueo individual de los cajones con una mano impide que los cajones se abran durante el transporte. Estric-
tamente necesario para todos los carros de montaje.
93 0727 – Para equipar con cajones 36×20G.
Lacado: Cuerpo y esructura de cajonera gris claro RAL 7035, frontales de los cajones antracita RAL 7016, con recubrimiento de
polvo. Cuerpo de cajonera no configurable, siempre gris claro RAL 7035. 93
Nota:
93 0727 – Equipamiento con cajones permitido solo con el n.º 930744 o el n.º 930746 (con desbloqueo
individual de los cajones con una mano).

93 0727_885/0

93 0725_885/5

Altura mm / cantidad de cajones 885/5 885/0
75 kg 100% 36G
9GK 93 0725 Carros de montaje con cajones 36×20G (1792,08) – 20G
75 kg
9GK 93 0727 Carros de montaje para cajones 36×20G – (950,23)
Altura mm 885
Anchura mm 1000
Profundidad mm 600
Altura útil mm 600
Carcasa de cajonera, altura mm 700
Cajón anchura útil mm 900 –
Cajón profundidad útil mm 500 –
Cajón anchura útil en G 36 –
Cajón profundidad útil en G 20 –
Capacidad de carga máxima kg 600
Peso kg 131 65
207
