52 MXD
24×24 G 30×24 G 40×24 G 24×28 G 30×28 G 40×28 G 50×28 G 60×28 G
600×600 mm 750×600 mm 1000×600 mm 600×700 mm 750×700 mm 1000×700 mm 1250×700 mm 1500×700 mm

25

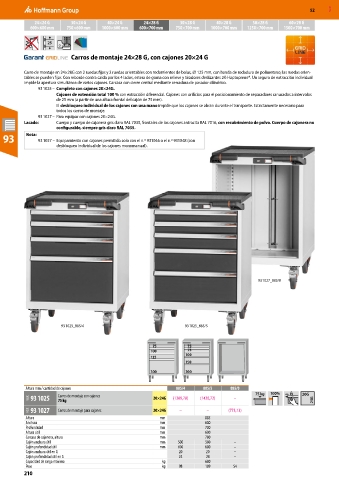

Carros de montaje 24×28 G, con cajones 20×24 G

Carro de montaje en 24×28G con 2 ruedas fijas y 2 ruedas orientables con rodamientos de bolas, ⌀ 125 mm, con banda de rodadura de poliuretano; las ruedas orien-
tables se pueden fijar. Con reborde contra caída por los 4 lados, estera de goma con relieve y tiradores deslizantes 2K-Haptoprene®. Un seguro de extracción individual
impide la apertura simultánea de varios cajones. Carcasa con cierre central mediante cerradura de pasador cilíndrico.
93 1025 – Completo con cajones 20×24G.
Cajones de extensión total 100 % con extracción diferencial. Cajones con orificios para el posicionamiento de separadores ranurados a intervalos
de 25 mm (a partir de una altura frontal del cajón de 75 mm).
El desbloqueo individual de los cajones con una mano impide que los cajones se abran durante el transporte. Estrictamente necesario para
todos los carros de montaje.
93 1027 – Para equipar con cajones 20×24G.
Lacado: Cuerpo y cuerpo de cajonera gris claro RAL 7035, frontales de los cajones antracita RAL 7016, con recubrimiento de polvo. Cuerpo de cajonera no
configurable, siempre gris claro RAL 7035.
93 Nota: 93 1027 – Equipamiento con cajones permitido solo con el n.º 931046 o el n.º 931048 (con

desbloqueo individual de los cajones monomanual).

93 1027_885/0

93 1025_885/4 93 1025_885/5

Altura mm / cantidad de cajones 885/4 885/5 885/0 100%

9GK 93 1025 Carros de montaje con cajones 20×24G (1309,70) (1420,72) – 75 kg 20G 24G
75 kg
9GK 93 1027 Carros de montaje para cajones 20×24G – – (773,13)
Altura mm 885
Anchura mm 600
Profundidad mm 700
Altura útil mm 600
Carcasa de cajonera, altura mm 700
Cajón anchura útil mm 500 500 –
Cajón profundidad útil mm 600 600 –
Cajón anchura útil en G 20 20 –
Cajón profundidad útil en G 24 24 –
Capacidad de carga máxima kg 600
Peso kg 98 109 54
210
