Page 2549 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

24×24 G 30×24 G 40×24 G 24×28 G 30×28 G 40×28 G 50×28 G 60×28 G
600×600 mm 750×600 mm 1000×600 mm 600×700 mm 750×700 mm 1000×700 mm 1250×700 mm 1500×700 mm
75 kg 100% 20G
24G

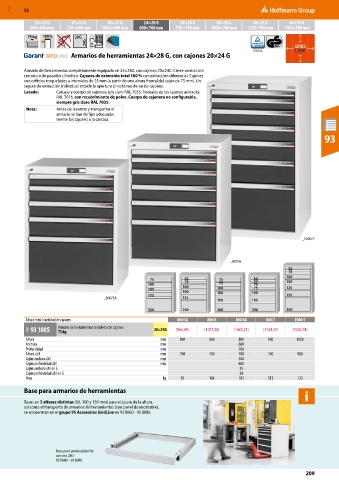

Armarios de herramientas 24×28 G, con cajones 20×24 G

Armario de herramientas completamente equipado en 24×28G, con cajones 20×24G. Cierre central con
cerradura de pasador cilíndrico. Cajones de extensión total 100 % con extracción diferencial. Cajones
con orificios troquelados a intervalos de 25 mm (a partir de una altura frontal del cajón de 75 mm). Un
seguro de extracción individual impide la apertura simultánea de varios cajones.
Lacado: Carcasa y cuerpo de cajonera gris claro RAL 7035, frontales de los cajones antracita
RAL 7016, con recubrimiento de polvo. Cuerpo de cajonera no configurable,
siempre gris claro RAL 7035.
Nota: Antes de levantar y transportar el
armario se han de fijar adecuada-
mente los cajones a la carcasa.

93

_1000/7

_800/6

_800/5A

Altura mm / cantidad de cajones 800/5A 800/6 800/6A 800/7 1000/7
9GK 93 1005 Armario de herramientas completo con cajones 20×24G (966,09) (1057,28) (1065,21) (1164,33) (1244,94)
75 kg
Altura mm 800 800 800 800 1000
Anchura mm 600
Profundidad mm 700
Altura útil mm 700 700 700 700 900
Cajón anchura útil mm 500
Cajón profundidad útil mm 600
Cajón anchura útil en G 20
Cajón profundidad útil en G 24
Peso kg 95 104 105 113 123

Base para armarios de herramientas

Bases en 3 alturas distintas (50, 100 y 150 mm) para el ajuste de la altura,
así como el transporte de armarios de herramientas (con panel desmontable),
se encuentran en el grupo 95 Accesorios GridLine en 95 8060 - 95 8086.

Base para profundidad de
carcasa 28G:
95 8080 – 95 8086

209
