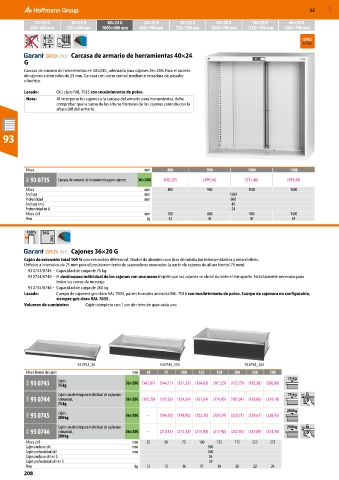

52 MXD
24×24 G 30×24 G 40×24 G 24×28 G 30×28 G 40×28 G 50×28 G 60×28 G
600×600 mm 750×600 mm 1000×600 mm 600×700 mm 750×700 mm 1000×700 mm 1250×700 mm 1500×700 mm
25

Carcasa de armario de herramientas 40×24
G
Carcasa de armario de herramientas en 40×24G, adecuada para cajones 36×20G. Para el asiento
de cajones a intervalos de 25 mm. Carcasa con cierre central mediante cerradura de pasador
cilíndrico.

Lacado: Gris claro RAL 7035 con recubrimiento de polvo.
Nota: Al incorporar los cajones a la carcasa del armario para herramientas, debe
comprobar que la suma de las alturas frontales de los cajones coincida con la
altura útil del armario.

93

Altura mm 800 900 1000 1500
9GK 93 0735 Carcasa de armario de herramientas para cajones 36×20G (485,03) (499,56) (511,46) (593,40)
Altura mm 800 900 1000 1500
Anchura mm 1000
Profundidad mm 600
Anchura en G 40
Profundidad en G 24
Altura útil mm 700 800 900 1400
Peso kg 42 45 47 61

100% 36G
20G
Cajones 36×20 G
Cajón de extensión total 100 % con extracción diferencial. Tirador de aluminio con tiras de rotulación intercambiables y reescribibles.
Orificios a intervalos de 25 mm para el posicionamiento de separadores ranurados (a partir de cajones de altura frontal 75 mm).
93 0743/0744 – Capacidad de carga de 75 kg.
93 0744/0746 – El desbloqueo individual de los cajones con una mano impide que los cajones se abran durante el transporte. Estrictamente necesario para
todos los carros de montaje.
93 0745/0746 – Capacidad de carga de 200 kg.
Lacado: Cuerpo de cajonera gris claro RAL 7035, partes frontales antracita RAL 7016 con recubrimiento de polvo. Cuerpo de cajonera no configurable,
siempre gris claro RAL 7035.
Volumen de suministro: Cajón completo con 1 par de rieles de guía cada uno.

93 0743_50 93 0743_150 93 0743_300
Altura frontal de cajón mm 50 75 100 125 150 200 250 300
75 kg
9GK 93 0743 Cajón, 36×20G (142,07) (144,71) (151,32) (154,63) (161,23) (173,79) (182,38) (200,88)
75 kg
Cajón con desbloqueo individual de cajón mo- 75 kg
9GK 93 0744 nomanual, 36×20G (155,29) (157,93) (164,54) (167,84) (174,45) (187,01) (195,60) (214,10)
75 kg
200 kg
9GK 93 0745 Cajón, 36×20G – (196,92) (198,90) (202,20) (204,19) (220,71) (224,67) (238,55)
200 kg
Cajón con desbloqueo individual de cajón mo- 200 kg
9GK 93 0746 nomanual, 36×20G – (210,13) (212,12) (215,42) (217,40) (233,92) (237,89) (251,76)
200 kg
Altura útil mm 25 50 75 100 125 175 225 275
Cajón anchura útil mm 900
Cajón profundidad útil mm 500
Cajón anchura útil en G 36
Cajón profundidad útil en G 20
Peso kg 13 15 16 17 18 20 22 24
208
