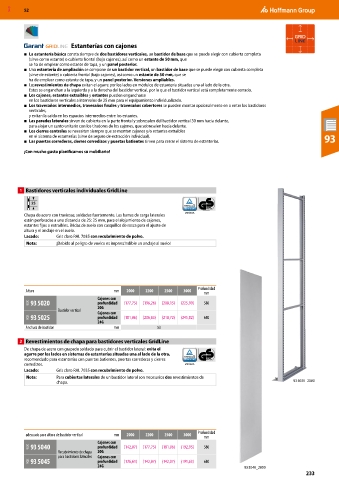

Page 2573 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Estanterías con cajones

■ La estantería básica consta siempre de dos bastidores verticales, un bastidor de base que se puede elegir con cubierta completa
(sirve como estante) o cubierta frontal (bajo cajones), así como un estante de 50 mm, que
se ha de emplear como estante de tapa, y un panel posterior.
■ Una estantería de ampliación se compone de un bastidor vertical, un bastidor de base que se puede elegir con cubierta completa
(sirve de estante) o cubierta frontal (bajo cajones), así como un estante de 50 mm, que se
ha de emplear como estante de tapa, y un panel posterior. Versiones ampliables.
■ Losrevestimientos de chapa evitan el agarre por los lados en módulos de estantería situadas una al lado de la otra.
Estos se enganchan a la izquierda y a la derecha del bastidor vertical, por lo que el bastidor vertical está completamente cerrado.
■ Los cajones, estantes extraíbles y estantes pueden engancharse
en los bastidores verticales a intervalos de 25 mm para el equipamiento individualizado.
■ Los travesaños intermedios, travesaños finales y travesaños cobertores se pueden montar opcionalmente en o entre los bastidores
verticales,
y evitan la caída en los espacios intermedios entre los estantes.
■ Las paredes laterales sirven de cubierta en la parte frontal y sobresalen del bastidor vertical 30 mm hacia delante,
para alojar un canto unitario con los tiradores de los cajones, que sobresalen hacia delante.
■ Los cierres centrales se necesitan siempre que se montan cajones y/o estantes extraíbles
en el sistema de estanterías (sirve de seguro de extracción individual). 93
■ Las puertas correderas, cierres corredizos y puertas batientes sirven para cerrar el sistema de estanterías.

¡Con mucho gusto planificamos su mobiliario!

1 Bastidores verticales individuales GridLine

25

Chapa de acero con traviesas, soldadas fuertemente. Las barras de carga laterales
están perforadas a una distancia de 25: 25 mm, para el alojamiento de cajones,
estantes fijos o extraíbles. Bridas de suelo con casquillos de rosca para el ajuste de
altura y el anclaje en el suelo.
Lacado: Gris claro RAL 7035 con recubrimiento de polvo.
Nota: ¡Debido al peligro de vuelco es imprescindible un anclaje al suelo!

Altura mm 2000 2200 2500 3000 Profundidad
mm
Cajones con
9GK 93 5020 profundidad (177,75) (196,26) (208,15) (225,99) 580
Bastidor vertical 20G
Cajones con
9GK 93 5025 profundidad (181,06) (206,83) (218,72) (245,82) 680
24G
Anchura de bastidor mm 53
2 Revestimientos de chapa para bastidores verticales GridLine
De chapa de acero con grapado soldado para cubrir el bastidor lateral: evita el
agarre por los lados en sistemas de estanterías situadas una al lado de la otra,
recomendado para estanterías con puertas batientes, puertas correderas y cierres
corredizos.
Lacado: Gris claro RAL 7035 con recubrimiento de polvo.
Nota: Para cubiertas laterales de un bastidor lateral son necesarios dos revestimientos de
chapa. 93 5020_2000

Profundidad
adecuado para altura de bastidor vertical mm 2000 2200 2500 3000
mm
Cajones con
9GK 93 5040 profundidad (142,07) (177,75) (181,06) (192,95) 580
Recubrimiento de chapa 20G
para bastidores laterales Cajones con
9GK 93 5045 profundidad (126,61) (142,07) (142,07) (191,63) 680
24G 93 5040_2000
233
