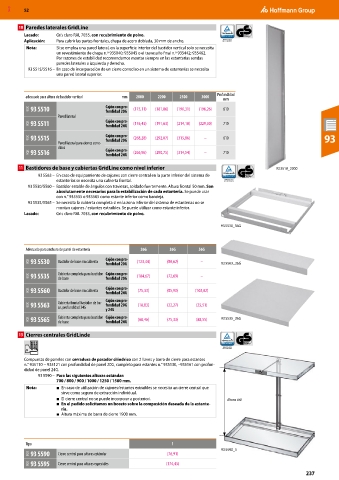

Page 2577 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

10 Paredes laterales GridLine
Lacado: Gris claro RAL 7035, con recubrimiento de polvo.
Aplicación: Para cubrir las partes frontales, chapa de acero doblada, 30 mm de ancho.
Nota: Si se emplea una pared lateral, en la superficie interior del bastidor vertical solo se necesita
un revestimiento de chapa n.º 935040; 935045 o el travesaño final n.º 935442; 935462.
Por razones de estabilidad recomendamos montar siempre en las estanterías sendas
paredes laterales a izquierda y derecha.
93 5515/5516 – En caso de incorporación de un cierre corredizo en un sistema de estanterías se necesita
una pared lateral superior.

Profundidad
adecuado para altura de bastidor vertical mm 2000 2200 2500 3000
mm
9GK 93 5510 Cajón con pro- (175,11) (181,06) (190,31) (196,26) 610
fundidad 20G
Pared lateral
9GK 93 5511 Cajón con pro- (176,43) (191,63) (214,10) (229,30) 710
fundidad 24G

9GK 93 5515 Cajón con pro- (268,28) (292,07) (315,86) – 610 93
fundidad 20G
Pared lateral para cierres corre-
dizos
9GK 93 5516 Cajón con pro- (266,96) (290,75) (314,54) – 710
fundidad 24G
11 Bastidores de base y cubiertas GridLine como nivel inferior 93 3510_2000
93 5563 – En caso de equipamiento de cajones con cierre central en la parte inferior del sistema de
estanterías se necesita una cubierta frontal.
93 5530/5560 – Bastidor estable de ángulos con traviesas, soldado fuertemente. Altura frontal 50 mm. Son
absolutamente necesarios para la estabilización de cada estantería. Se puede usar
con n.° 935535 o 935565 como estante inferior como bandeja.
93 5535/5565 – Se necesita la cubierta completa si en la zona inferior del sistema de estanterías no se
montan cajones / estantes extraíbles. Se puede utilizar como estante inferior.
Lacado: Gris claro RAL 7035, con recubrimiento de polvo.

93 5530_36G

Adecuado para anchura de panel de estantería 26G 36G 56G

9GK 93 5530 Bastidor de base sin cubierta Cajón con pro- (123,44) (80,62) – 93 5563_36G
fundidad 20G
9GK 93 5535 Cubierta completa para bastidor Cajón con pro- (104,67) (72,69) –
de base
fundidad 20G
9GK 93 5560 Bastidor de base sin cubierta Cajón con pro- (75,33) (85,90) (102,02)
fundidad 24G
Cajón con pro-
9GK 93 5563 Cubierta frontal bastidor de ba- fundidad 20G (18,83) (22,27) (25,51)
se, profundidad 24G
y 24G
9GK 93 5565 Cubierta completa para bastidor Cajón con pro- (68,46) (75,33) (88,55) 93 5535_36G
de base
fundidad 24G
13 Cierres centrales GridLinde

Compuesto de paneles con cerradura de pasador cilíndrico con 2 llaves y barra de cierre para estantes
n.° 935110 − 935121 con profundidad de panel 20G, completo para estantes n.° 935130, –935161 con profun-
didad de panel 24G.
93 5590 – Para las siguientes alturas estándar:
700 / 800 / 900 / 1000 / 1250 / 1500 mm.
Nota: ■ En caso de utilización de cajones/estantes extraíbles se necesita un cierre central que
sirve como seguro de extracción individual.
■ El cierre central no se puede incorporar a posteriori. Altura útil
■ En el pedido solicitamos un boceto sobre la composición deseada de la estante-
ría.
■ Altura máxima de barra de cierre 1900 mm.

Tipo 1
93 5590_1
9GK 93 5590 Cierre central para alturas estándar (76,91)
9GK 93 5595 Cierre central para alturas especiales (174,45)
237
