52 MXD

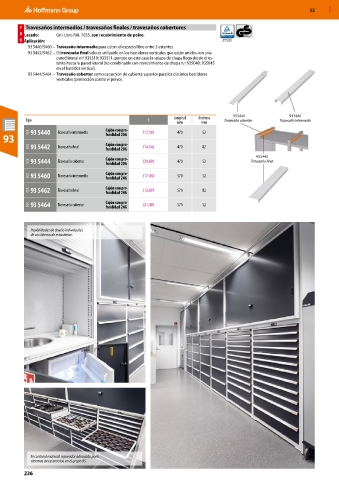

7 Travesaños intermedios / travesaños finales / travesaños cobertores
8 Lacado: Gris claro RAL 7035, con recubrimiento de polvo.
9 Aplicación:
93 5440/5460 – Travesaño intermedio para cubrir el espacio libre entre 2 estantes.
93 5442/5462 – El travesaño final solo es utilizable en los bastidores verticales que están unidos con una
pared lateral n.º 935510; 935511, porque en este caso la solapa de chapa llega desde el es-
tante hasta la pared lateral (no combinable con revestimiento de chapa n.º 935040: 935045
en el bastidor vertical).
93 5444/5464 – Travesaño cobertor como capuchón de cubierta superior para los distintos bastidores
verticales (protección contra el polvo).

Longitud Anchura 93 5444 93 5440
Tipo 1 Travesaño cobertor Travesaño intermedio
mm mm
9GK 93 5440 Travesaño intermedio Cajón con pro- (17,18) 470 52
fundidad 20G
93
9GK 93 5442 Travesaño final Cajón con pro- (14,54) 470 82
fundidad 20G
93 5442
9GK 93 5444 Travesaño cobertor Cajón con pro- (20,69) 470 52 Travesaño final
fundidad 20G
9GK 93 5460 Travesaño intermedio Cajón con pro- (17,44) 570 52
fundidad 24G
9GK 93 5462 Travesaño final Cajón con pro- (12,89) 570 82
fundidad 24G
9GK 93 5464 Travesaño cobertor Cajón con pro- (21,48) 570 52
fundidad 24G

Posibilidades de diseño individuales
de un sistema de estanterías.

Encontrará material separador adecuado para
sistemas de estanterías en el grupo 95.
236
