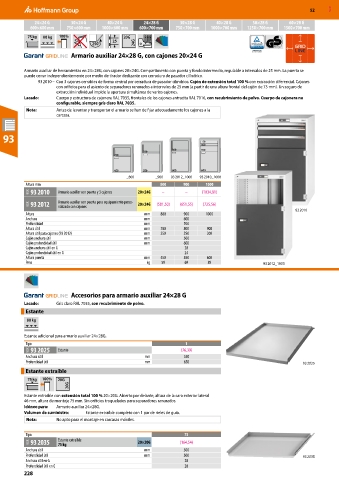

52 MXD
24×24 G 30×24 G 40×24 G 24×28 G 30×28 G 40×28 G 50×28 G 60×28 G
600×600 mm 750×600 mm 1000×600 mm 600×700 mm 750×700 mm 1000×700 mm 1250×700 mm 1500×700 mm
75 kg 80 kg 100% 20G
25 24G
250°
Armario auxiliar 24×28 G, con cajones 20×24 G

Armario auxiliar de herramientas en 24×28G, con cajones 20×24G. Compartimento con puerta y fondo intermedio, regulable a intervalos de 25 mm. La puerta se
puede cerrar independientemente por medio de tirador deslizante con cerradura de pasador cilíndrico.
93 2010 – Con 3 cajones cerrables de forma central por cerradura de pasador cilíndrico. Cajón de extensión total 100 % con extracción diferencial. Cajones
con orificios para el asiento de separadores ranurados a intervalos de 25 mm (a partir de una altura frontal del cajón de 75 mm). Un seguro de
extracción individual impide la apertura simultánea de varios cajones.
Lacado: Cuerpo y estructura de cajonera RAL 7035, frontales de los cajones antracita RAL 7016, con recubrimiento de polvo. Cuerpo de cajonera no
configurable, siempre gris claro RAL 7035.
Nota: Antes de levantar y transportar el armario se han de fijar adecuadamente los cajones a la
carcasa.

93

_800 _900 93 2012_1000 93 2010_1000
Altura mm 800 900 1000
9GK 93 2010 Armario auxiliar con puerta y 3 cajones 20×24G – – (1034,81)
9GK 93 2012 Armario auxiliar con puerta para equipamiento perso- 20×24G (581,50) (651,55) (725,56)
nalizado con cajones
93 2010
Altura mm 800 900 1000
Anchura mm 600
Profundidad mm 700
Altura útil mm 700 800 900
Altura útil para cajones (93 2012) mm 250 250 300
Cajón anchura útil mm 500
Cajón profundidad útil mm 600
Cajón anchura útil en G 20
Cajón profundidad útil en G 24
Altura puerta mm 450 550 600
Peso kg 59 69 89 93 2012_1000

Accesorios para armario auxiliar 24×28 G
Lacado: Gris claro RAL 7035, con recubrimiento de polvo.
Estante
80 kg

Estante adicional para armario auxiliar 24×28G.
Tipo 1
9GK 93 2025 Estante (76,39)
Anchura útil mm 550
Profundidad útil mm 650 93 2025
Estante extraíble
75 kg 100% 20G
20G

Estante extraíble con extensión total 100 % 20×20G. Abierto por delante, altura de la cara exterior lateral
46 mm, altura de montaje 75 mm. Sin orificios troquelados para separadores ranurados.
Idóneo para: Armario auxiliar 24×28G.
Volumen de suministro: Estante extraíble completo con 1 par de rieles de guía.
Nota: No apto para el montaje en carcasas móviles.

Tipo 75
9GK 93 2035 Estante extraíble 20×20G (164,54)
75 kg
Anchura útil mm 500
Profundidad útil mm 500 93 2035
Anchura útil en G 20
Profundidad útil en G 20
228
