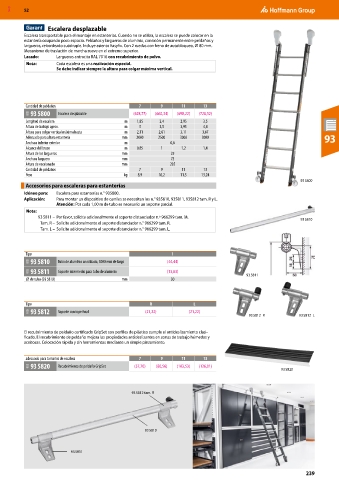

MXD 52

Escalera desplazable
Escalera transportable para el montaje en estanterías. Cuando no se utiliza, la escalera se puede colocar en la
estantería ocupando poco espacio. Peldaños y largueros de aluminio, conexión permanente entre peldaños y
largueros, rebordeado cuádruple. Incluye asiento Easyfix. Con 2 ruedas con freno de autobloqueo, ⌀ 80 mm.
Mecanismo de traslación de marcha suave en el extremo superior.
Lacado: Largueros antracita RAL 7016 con recubrimiento de polvo.
Nota: Cada escalera es una realización especial.
Se debe indicar siempre la altura para colgar máxima vertical.

Cantidad de peldaños 7 9 11 13
91B 93 5800 Escalera desplazable (628,77) (660,34) (698,22) (728,52)
Longitud de escalera m 1,85 2,4 2,95 3,5
Altura de trabajo aprox. m 3 3,5 3,95 4,4
Altura para colgar vertical máxima hasta m 2,11 2,61 3,11 3,67
Adecuado para altura estantería mm 2000 2500 3000 3000 93
Anchura inferior exterior m 0,6
Alcance del brazo m 0,85 1 1,2 1,4
Altura de los largueros mm 25
Anchura larguero mm 73
Altura de escalonado mm 235
Cantidad de peldaños 7 9 11 13
Peso kg 8,9 10,2 11,5 13,24
93 5800
Accesorios para escaleras para estanterías
Idóneo para: Escalera para estanterías n.° 935800.
Aplicación: Para montar un dispositivo de carriles se necesitan los n.° 935810, 935811, 935812 tam. R y L.
Atención: Por cada 1,00 m de tubo es necesario un soporte parcial.
Nota:
93 5811 – Por favor, solicite adicionalmente el soporte distanciador n.º 966299 tam. M. 93 5810
Tam. R – Solicite adicionalmente el soporte distanciador n.° 966299 tam. R.
Tam. L – Solicite adicionalmente el soporte distanciador n.° 966299 tam. L.

Tipo 1
91B 93 5810 Tubo de aluminio anodizado, 3000 mm de largo (44,44)
91B 93 5811 Soporte intermedio para tubo de aluminio (13,83) 93 5811
⌀ de tubo (93 5810) mm 30

Tipo R L
91B 93 5812 Soporte con tope final (21,22) (21,22)
93 5812_R 93 5812_L

El recubrimiento de peldaño certificado GripSet con perfiles de plástico cumple el antideslizamiento clasi-
ficado. El recubrimiento de peldaño mejora las propiedades antideslizantes en zonas de trabajo húmedas y
aceitosas. Colocación rápida y sin herramientas mediante un simple pinzamiento.

adecuado para tamaños de escalera 7 9 11 13
91B 93 5820 Recubrimiento de peldaño GripSet (57,70) (80,56) (103,53) (126,01) 93 5820

93 5812 tam. R

93 5810

93 5811

239
