MXD 52

20×20 G 30×20 G 40×20 G 50×20 G 60×20 G 80×20 G 30×28 G 40×28 G 60×28 G 80×28 G
500×500 mm 750×500 mm 1000×500 mm 1250×500 mm 1500×500 mm 2000×500 mm 750×700 mm 1000×700 mm 1500×700 mm 2000×700 mm
75 kg 100 kg 100%
25
1000 kg 250°

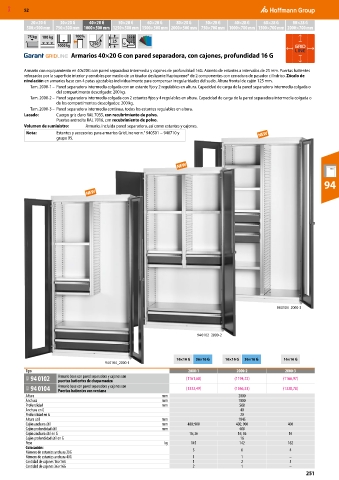

Armarios 40×20 G con pared separadora, con cajones, profundidad 16 G

Armario con equipamiento en 40x20G con pared separadora intermedia y cajones de profundidad 16G. Asiento de estantes a intervalos de 25 mm. Puertas batientes
reforzadas por la superficie interior y cerrables por medio de un tirador deslizante Haptoprene® de 2 componentes con cerradura de pasador cilíndrico. Zócalo de
nivelación en armarios base con 4 patas ajustables individualmente para compensar irregularidades del suelo. Altura frontal de cajón 125 mm.
Tam. 2000-1 – Pared separadora intermedia colgada con un estante fijo y 2 regulables en altura. Capacidad de carga de la pared separadora intermedia colgada o
del compartimento descolgado: 200 kg.
Tam. 2000-2 – Pared separadora intermedia colgada con 2 estantes fijos y 4 regulables en altura. Capacidad de carga de la pared separadora intermedia colgada o
de los compartimentos descolgados: 200 kg.
Tam. 2000-3 – Pared separadora intermedia continua, todos los estantes regulables en altura.
Lacado: Cuerpo gris claro RAL 7035, con recubrimiento de polvo.
Puertas antracita RAL 7016, con recubrimiento de polvo.
Volumen de suministro: Armario, incluida pared separadora, así como estantes y cajones.
Nota: Estantes y accesorios para armarios GridLine ver n.° 940501 − 940710 y
grupo 95.

94

94 0104_2000-3

94 0102_2000-2

16×16 G 36×16 G 16×16 G 36×16 G 16×16 G
94 0104_2000-1
Tipo 2000-1 2000-2 2000-3
9GI 94 0102 Armario base con pared separadora y cajones con (1161,68) (1194,72) (1166,97)
puertas batientes de chapa maciza
9GI 94 0104 Armario base con pared separadora y cajones con (1333,49) (1366,53) (1338,78)
Puertas batientes con ventana
Altura mm 2000
Anchura mm 1000
Profundidad mm 500
Anchura en G 40
Profundidad en G 20
Altura útil mm 1845
Cajón anchura útil mm 400; 900 400; 900 400
Cajón profundidad útil mm 400
Cajón anchura útil en G 16; 36 16; 36 16
Cajón profundidad útil en G 16
Peso kg 145 142 162
Colocación: 3 6 4
Número de estantes anchura 20G
Número de estantes anchura 40G 1 1 –
Cantidad de cajones 16×16G 1 2 3
Cantidad de cajones 36×16G 2 1 –
251
