52 MXD
20×20 G 30×20 G 40×20 G 50×20 G 60×20 G 80×20 G 30×28 G 40×28 G 60×28 G 80×28 G
500×500 mm 750×500 mm 1000×500 mm 1250×500 mm 1500×500 mm 2000×500 mm 750×700 mm 1000×700 mm 1500×700 mm 2000×700 mm
100 kg
25
1000 kg 250°

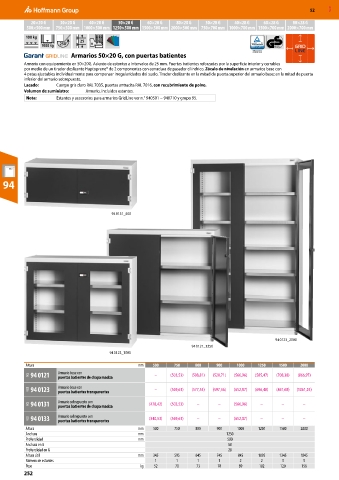

Armarios 50×20 G, con puertas batientes
Armario con equipamiento en 50×20G. Asiento de estantes a intervalos de 25 mm. Puertas batientes reforzadas por la superficie interior y cerrables
por medio de un tirador deslizante Haptoprene® de 2 componentes con cerradura de pasador cilíndrico. Zócalo de nivelación en armarios base con
4 patas ajustables individualmente para compensar irregularidades del suelo. Tirador deslizante en la mitad de puerta superior del armario base; en la mitad de puerta
inferior del armario sobrepuesto.
Lacado: Cuerpo gris claro RAL 7035, puertas antracita RAL 7016, con recubrimiento de polvo.
Volumen de suministro: Armario, incluidos estantes.
Nota: Estantes y accesorios para armarios GridLine ver n.° 940501 − 940710 y grupo 95.

94

94 0131_500

94 0123_2000
94 0121_1250
94 0123_1000

Altura mm 500 750 800 900 1000 1250 1500 2000
9GI 94 0121 Armario base con – (503,53) (508,81) (520,71) (566,96) (585,47) (708,38) (866,97)
puertas batientes de chapa maciza
9GI 94 0123 Armario base con – (569,61) (577,54) (597,36) (652,87) (696,48) (861,68) (1061,24)
puertas batientes transparentes
9GI 94 0131 Armario sobrepuesto con (478,42) (503,53) – – (566,96) – – –
puertas batientes de chapa maciza
9GI 94 0133 Armario sobrepuesto con (540,53) (569,61) – – (652,87) – – –
puertas batientes transparentes
Altura mm 500 750 800 900 1000 1250 1500 2000
Anchura mm 1250
Profundidad mm 500
Anchura en G 50
Profundidad en G 20
Altura útil mm 345 595 645 745 845 1095 1345 1845
Número de estantes 1 1 1 1 2 2 3 5
Peso kg 52 70 73 78 89 102 120 156
252
