52 MXD
20×20 G 30×20 G 40×20 G 50×20 G 60×20 G 80×20 G 30×28 G 40×28 G 60×28 G 80×28 G
500×500 mm 750×500 mm 1000×500 mm 1250×500 mm 1500×500 mm 2000×500 mm 750×700 mm 1000×700 mm 1500×700 mm 2000×700 mm
80 kg
1000 kg 250°

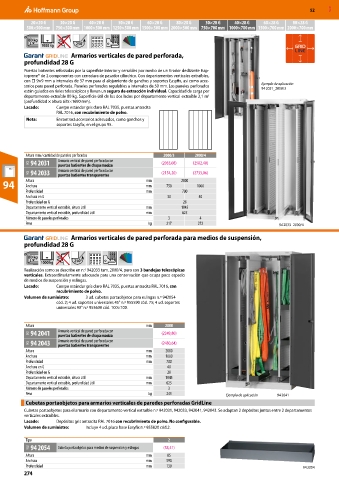

Armarios verticales de pared perforada,
profundidad 28 G
Puertas batientes reforzadas por la superficie interior y cerrables por medio de un tirador deslizante Hap-
toprene® de 2 componentes con cerradura de pasador cilíndrico. Con departamentos verticales extraíbles,
con □ 9×9 mm a intervalos de 37 mm para el alojamiento de ganchos y soportes Easyfix, así como acce-
sorios para pared perforada. Paneles perforados regulables a intervalos de 50 mm. Los paneles perforados Ejemplo de aplicación
94 2031_2000/3
están guiados en rieles telescópicos y llevan un seguro de extracción individual. Capacidad de carga por
departamento extraíble 80 kg. Superficie útil de los dos lados por departamento vertical extraíble 2,1 m 2
(profundidad × altura 635×1690 mm).
Lacado: Cuerpo estándar gris claro RAL 7035, puertas antracita
RAL 7016, con recubrimiento de polvo.
Nota: Encontrará accesorios adecuados, como ganchos y
soportes Easyfix, en el grupo 95.

Altura mm / cantidad de paneles perforados 2000/3 2000/4
9GI 94 2031 Armario vertical de pared perforada con (2055,08) (2582,40)
puertas batientes de chapa maciza
9GI 94 2033 Armario vertical de pared perforada con (2154,20) (2733,06)
puertas batientes transparentes
94 Altura mm 750 2000 1000
mm
Anchura
Profundidad mm 700
Anchura en G 30 40
Profundidad en G 28
Departamento vertical extraíble, altura útil mm 1845
Departamento vertical extraíble, profundidad útil mm 625
Número de paneles perforados 3 4
Peso kg 217 272 94 2033_2000/4

Armarios verticales de pared perforada para medios de suspensión,
profundidad 28 G

80 kg
1000 kg 250°
Realización como se describe en n.º 942033 tam. 2000/4, pero con 3 bandejas telescópicas
verticales. Extraordinariamente adecuado para una conservación que ocupa poco espacio
de medios de suspensión y eslingas.
Lacado: Cuerpo estándar gris claro RAL 7035, puertas antracita RAL 7016, con
recubrimiento de polvo.
Volumen de suministro: 3 ud. cubetas portaobjetos para eslingas n.º 942054
cód. 2; 4 ud. soportes universales 45° n.º 955590 cód. 75; 4 ud. soportes
universales 90° n.º 955600 cód. 100×100.

Altura mm 2000
9GI 94 2041 Armario vertical de pared perforada con (2349,80)
puertas batientes de chapa maciza
9GI 94 2043 Armario vertical de pared perforada con (2480,64)
puertas batientes transparentes
Altura mm 2000
Anchura mm 1000
Profundidad mm 700
Anchura en G 40
Profundidad en G 28
Departamento vertical extraíble, altura útil mm 1845
Departamento vertical extraíble, profundidad útil mm 625
Número de paneles perforados 3
Peso kg 243 Ejemplo de aplicación 94 2041
Cubetas portaobjetos para armarios verticales de paredes perforadas GridLine
Cubetas portaobjetos para el armario con departamento vertical extraíble n.º 942031, 942033, 942041, 942043. Se adaptan 2 depósitos juntos entre 2 departamentos
verticales extraíbles.
Lacado: Depósitos gris antracita RAL 7016 con recubrimiento de polvo. No configurable.
Volumen de suministro: Incluye 4 ud. placa base Easyfix n.º 955820 cód.2.

Tipo 2
9GI 94 2054 Cubeta portaobjetos para medios de suspensión y eslingas (58,41)
Altura mm 85
Anchura mm 590
Profundidad mm 130 94 2054
274
