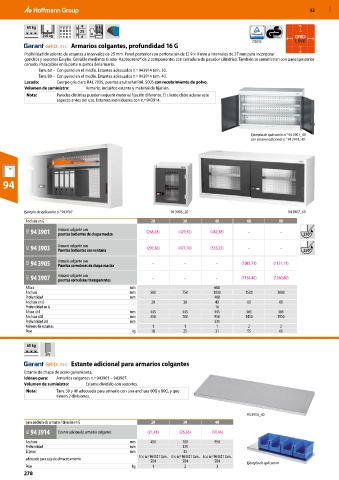

Page 2618 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

65 kg
25
250 kg
Armarios colgantes, profundidad 16 G
Posibilidad de asiento de estantes a intervalos de 25 mm. Panel posterior con perforación de □ 9 × 9 mm a intervalos de 37 mm para incorporar
ganchos y soportes Easyfix. Cerrable mediante tirador Haptoprene® de 2 componentes con cerradura de pasador cilíndrico. También se suministran con panel posterior
cerrado. Pasacables en la parte superior del armario.
Tam. 60 – Con pared en el medio. Estantes adecuados n.º 943914 tam. 30.
Tam. 80 – Con pared en el medio. Estantes adecuados n.º 943914 tam. 40.
Lacado: Cuerpo gris claro RAL 7035, puertas azul señal RAL 5005 con recubrimiento de polvo.
Volumen de suministro: Armario, incluidos estante y material de fijación.
Nota: Paredes distintas pueden requerir material fijación diferente. El cliente debe aclarar este
aspecto antes del uso. Estantes individuales con n.º 943914.

Ejemplo de aplicación n.° 94 3901_40
con estante adicional n.° 94 3914_40.

94

Ejemplo de aplicación n.° 943907 94 3903_20 94 3907_60
Anchura en G 20 30 40 60 80
9GI 94 3901 Armario colgante con (268,28) (429,52) (482,38) – – 250°
puertas batientes de chapa maciza

9GI 94 3903 Armario colgante con (297,36) (477,10) (535,25) – – 250°
Puertas batientes con ventana
9GI 94 3905 Armario colgante con – – – (1083,71) (1151,11)
Puertas correderas de chapa maciza
9GI 94 3907 Armario colgante con – – – (1156,40) (1260,80)
puertas correderas transparentes
Altura mm 600
Anchura mm 500 750 1000 1500 2000
Profundidad mm 400
Anchura en G 20 30 40 60 80
Profundidad en G 16
Altura útil mm 445 445 445 463 463
Anchura útil mm 450 700 950 1450 1950
Profundidad útil mm 325
Número de estantes 1 1 1 2 2
Peso kg 18 25 31 55 66

65 kg
Zn
Estante adicional para armarios colgantes
Estante de chapa de acero galvanizada.
Idóneo para: Armarios colgantes n.º 943901 – 943907.
Volumen de suministro: Estante dividido con soportes.
Nota: Tam. 30 y 40 adecuado para armario con una anchura 60G y 80G, y que
tienen 2 divisiones.

94 3914_40
para anchura de armario / división en G 20 30 40
9GI 94 3914 Estante adicional p.armarios colgantes (21,48) (26,36) (31,46)
Anchura mm 450 700 950
Profundidad mm 325
Espesor mm 35
3 × n.º 963321 tam. 4 × n.º 963321 tam. 6 × n.º 963321 tam.
adecuado para caja de almacenamiento
SB4 SB4 SB4 Ejemplo de aplicación
Peso kg 1 2 3
278
