52 MXD
20×20 G 30×20 G 40×20 G 50×20 G 60×20 G 80×20 G 30×28 G 40×28 G 60×28 G 80×28 G
500×500 mm 750×500 mm 1000×500 mm 1250×500 mm 1500×500 mm 2000×500 mm 750×700 mm 1000×700 mm 1500×700 mm 2000×700 mm
100%
37
1000 kg

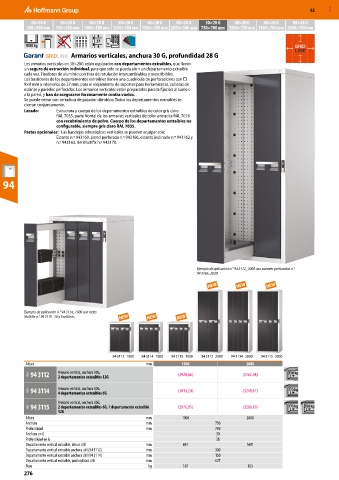

Armarios verticales, anchura 30 G, profundidad 28 G
Los armarios verticales en 30×28G están equipados con departamentos extraíbles, que llevan
un seguro de extracción individual, para que solo se pueda abrir un departamento extraíble
cada vez. Tiradores de aluminio con tiras de rotulación intercambiables y reescribibles.
Los bastidores de los departamentos extraíbles tienen una cuadrícula de perforaciones con □
9×9 mm a intervalos de 37 mm, para el alojamiento de soportes para herramientas, cubetas de
estante y paredes perforadas. Los armarios verticales están preparados para la fijación al suelo o
a la pared, y han de asegurarse forzosamente contra vuelco.
Se puede cerrar con cerradura de pasador cilíndrico. Todos los departamentos extraíbles se
cierran conjuntamente.
Lacado: Estructura y cuerpo de los departamentos extraíbles de color gris claro
RAL 7035, parte frontal de los armarios verticales de color antracita RAL 7016
con recubrimiento de polvo. Cuerpo de los departamentos extraíbles no
configurable, siempre gris claro RAL 7035.
Partes opcionales: Las bandejas telescópicas verticales se pueden equipar con:
Estante n.º 943160, pared perforada n.º 943166, estante inclinado n.º 943162 y
n.º 943163, riel Multifix n.º 943170.

94

Ejemplo de aplicación n.° 94 3112_2000 con paredes perforadas n.°
94 3166_2000.

Ejemplo de aplicación n.° 94 3114_1000 con rieles
Multifix n.° 94 3170_28 y ToolUnits.

94 3112_1000 94 3114_1000 94 3115_1000 94 3112_2000 94 3114_2000 94 3115_2000
Altura mm 1000 2000

9GI 94 3112 Armario vertical, anchura 30G, (2928,66) (3162,58) 350 kg
2 departamentos extraíbles 12G
9GI 94 3114 Armario vertical, anchura 30G, (3013,24) (3249,81) 175 kg
4 departamentos extraíbles 6G
Armario vertical, anchura 30G,
9GI 94 3115 2 departamentos extraíbles 6G, 1 departamento extraíble (2970,95) (3206,19) 175 kg 350 kg
12G
Altura mm 1000 2000
Anchura mm 750
Profundidad mm 700
Anchura en G 30
Profundidad en G 28
Departamento vertical extraíble, altura útil mm 691 1691
Departamento vertical extraíble anchura útil (94 3112) mm 300
Departamento vertical extraíble anchura útil (94 3114) mm 150
Departamento vertical extraíble, profundidad útil mm 627
Peso kg 107 163
