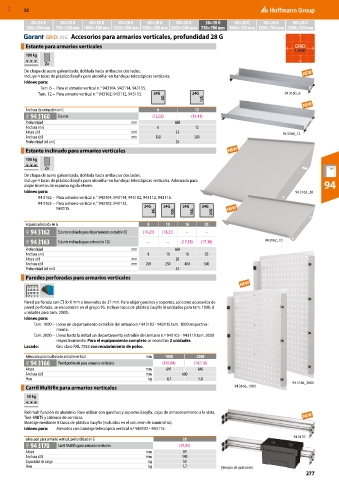

Page 2617 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

20×20 G 30×20 G 40×20 G 50×20 G 60×20 G 80×20 G 30×28 G 40×28 G 60×28 G 80×28 G
500×500 mm 750×500 mm 1000×500 mm 1250×500 mm 1500×500 mm 2000×500 mm 750×700 mm 1000×700 mm 1500×700 mm 2000×700 mm
Accesorios para armarios verticales, profundidad 28 G

Estante para armarios verticales
100 kg
Zn
De chapa de acero galvanizada, doblada hacia arriba por dos lados.
Incluye 4 tacos de plástico Easyfix para atornillar en bandejas telescópicas verticales.
Idóneo para:
Tam. 6 – Para el armario vertical n.° 943104, 943114, 943115.
Tam. 12 – Para armario vertical n.° 943102, 943112, 943115. 24G 24G 94 3160_6
6G 12G

Anchura de extracción en G 6 12
9GI 94 3160 Estante (12,02) (14,41)
Profundidad mm 600
Anchura en G 6 12
Altura útil mm 33 94 3160_12
Anchura útil mm 150 300
Profundidad útil en G 24
Estante inclinado para armarios verticales
100 kg

Zn
De chapa de acero galvanizada, doblada hacia arriba por dos lados.
Incluye 4 tacos de plástico Easyfix para atornillar en bandejas telescópicas verticales. Adecuado para
alojar insertos de espuma rígida eForm. 94
Idóneo para: 94 3163_20
94 3162 – Para armario vertical n.° 943104, 943114, 943102, 943112, 943115.
94 3163 – Para armario vertical n.° 943102, 943112,
943115. 24G 24G 24G 24G
8G 10G 16G 20G

espuma adecuada en G 8 10 16 20
9GI 94 3162 Estante inclinado para departamento extraíble 6G (14,21) (14,21) – –
9GI 94 3163 Estante inclinado para extracción 12G – – (17,18) (17,18) 94 3162_10
Profundidad mm 600
Anchura en G 8 10 16 20
Altura útil mm 26
Anchura útil mm 200 250 400 500
Profundidad útil en G 24
Paredes perforadas para armarios verticales

Pared perforada con □ 9×9 mm a intervalos de 37 mm. Para alojar ganchos y soportes, así como accesorios de
pared perforada, se encuentran en el grupo 95. Incluye tacos de plástico Easyfix (6 unidades para tam. 1000, 8
unidades para tam. 2000).
Idóneo para:
Tam. 1000 – Llena un departamento extraíble del armario n.º 943102 - 943115 tam. 1000 respectiva-
mente.
Tam. 2000 – Llena hasta la mitad un departamento extraíble del armario n.º 943102 - 943115 tam. 2000
respectivamente. Para el equipamiento completo se necesitan 2 unidades.
Lacado: Gris claro RAL 7035 con recubrimiento de polvo.

Adecuado para la altura de armario vertical mm 1000 2000
9GI 94 3166 Pared perforada para armarios verticales (107,84) (167,18)
Altura mm 691 846
Anchura útil mm 600
Peso kg 4,7 5,8
94 3166_2000
Carril Multifix para armarios verticales 94 3166_1000
50 kg

Riel multifunción de aluminio. Para utilizar con ganchos y soportes Easyfix, cajas de almacenamiento a la vista,
Tool-UNITS y tableros de sombras.
Montaje mediante 8 tacos de plástico Easyfix (incluidos en el volumen de suministro).
Idóneo para: Armarios con bandeja telescópica vertical n.º 943102 - 943115.
94 3170
adecuado para armario vertical, profundidad en G 28
9GI 94 3170 Carril Multifix para armarios verticales (47,84)
Altura mm 89
Anchura útil mm 590
Capacidad de carga kg 50
Peso kg 1,7 Ejemplo de aplicación
