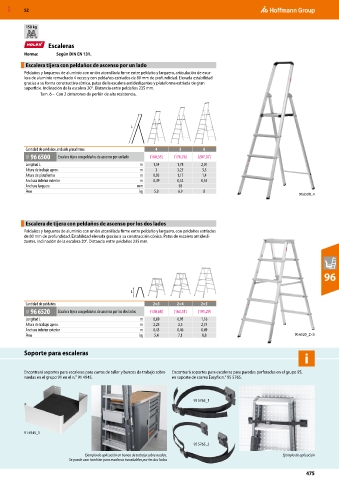

Page 2815 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

150 kg

Escaleras
Norma: Según DIN EN 131.

Escalera tijera con peldaños de ascenso por un lado
Peldaños y largueros de aluminio con unión atornillada firme entre peldaño y larguero, articulación de esca-
lera de aluminio remachado 4 veces y con peldaños estriados de 80 mm de profundidad. Elevada estabilidad
gracias a su forma constructiva cónica, patas de la escalera antideslizantes y plataforma estriada de gran
superficie. Inclinación de la escalera 20°. Distancia entre peldaños 235 mm.
Tam. 6 – Con 2 cinturones de perlón de alta resistencia.

L

Cantidad de peldaños, incluida plataforma 4 5 6
92L 96 6500 Escalera tijera con peldaños de ascenso por un lado (160,35) (176,76) (207,07)
Longitud L m 1,54 1,78 2,01
Altura de trabajo aprox. m 3 3,25 3,5
Altura de plataforma m 0,93 1,17 1,4
Anchura inferior exterior m 0,49 0,52 0,55
Anchura larguero mm 50
Peso kg 5,8 6,9 8
96 6500_4

Escalera de tijera con peldaños de ascenso por los dos lados
Peldaños y largueros de aluminio con unión atornillada firme entre peldaño y larguero, con peldaños estriados
de 80 mm de profundidad. Estabilidad elevada gracias a su construcción cónica. Patas de escalera antidesli-
zantes. Inclinación de la escalera 20°. Distancia entre peldaños 235 mm.

96

L
Cantidad de peldaños 2×3 2×4 2×5
92L 96 6520 Escalera tijera con peldaños de ascenso por los dos lados (130,68) (163,51) (191,29)
Longitud L m 0,69 0,93 1,16
Altura de trabajo aprox. m 2,25 2,5 2,75
Anchura inferior exterior m 0,43 0,46 0,49
Peso kg 5,4 7,1 8,8 96 6520_2×5

Soporte para escaleras

Encontrará soportes para escaleras para carros de taller y bancos de trabajo sobre Encontrará soportes para escaleras para paredes perforadas en el grupo 95,
ruedas en el grupo 91 en el n.° 91 4945. en soporte de correa Easyfix n.° 95 5765.

95 5765_1

91 4945_1

95 5765_2
Ejemplo de aplicación en banco de trabajo sobre ruedas. Ejemplo de aplicación
Se puede usar también para escaleras transitables por los dos lados

475
