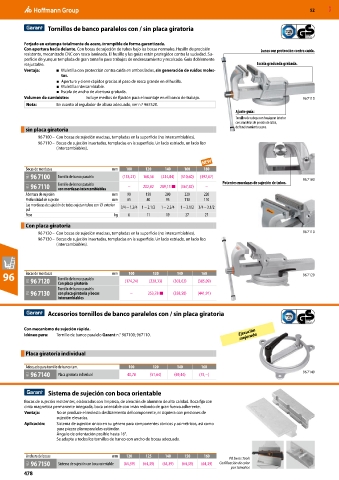

Tornillos de banco paralelos con / sin placa giratoria

Forjado en estampa totalmente de acero, irrompible de forma garantizada.
Con apertura hacia delante. Con bocas de sujeción de tubos bajo las bocas normales. Husillo de precisión Lunas con protección contra caída.
resistente, mecanizado CNC con rosca laminada. El husillo y las guías están protegidos contra la suciedad. Su-
perficie de yunque templada de gran tamaño para trabajos de enderezamiento y recalcado. Guía doblemente
reajustable. Escala graduada grabada.
Ventaja: ■ Muletilla con protección contra caída en ambos lados, sin generación de ruidos moles-
tos.
■ Apertura y cierre rápidos gracias al paso de rosca grande en el husillo.
■ Muletilla intercambiable.
■ Escala de ancho de abertura grabada.
Volumen de suministro: Incluye medios de fijación para el montaje en el banco de trabajo. 96 7110
Nota: En cuanto al regulador de altura adecuado, ver n.º 967520.
Ajuste guía:
Tornillos de cabeza con hexágono interior
con arandelas de presión de latón,
sin placa giratoria de funcionamiento suave.
96 7100 – Con bocas de sujeción macizas, templadas en la superficie (no intercambiables).
96 7110 – Bocas de sujeción insertadas, templadas en la superficie. Un lado estriado, un lado liso
(intercambiables).

Bocas de mordazas mm 100 120 140 160 180
91J 96 7100 Tornillo de banco paralelo (133,21) 168,56 (234,84) (310,60) (392,67) 96 7100
91J 96 7110 Tornillo de banco paralelo – 202,02 289,13 ■ (367,42) – Potentes mordazas de sujeción de tubos.
con mordazas intercambiables
Abertura de sujeción mm 90 150 200 220 220
Profundidad de sujeción mm 65 80 95 110 110
Las mordazas de sujeción de tubos sujetan tubos con ⌀ exterior 3/4 − 1.3/4 1 − 2.1/2 1 − 2.3/4 1 − 3.1/2 3/4 – 3.1/2
pul
Peso kg 6 11 19 27 27

Con placa giratoria
96 7120 – Con bocas de sujeción macizas, templadas en la superficie (no intercambiables). 96 7110
96 7130 – Bocas de sujeción insertadas, templadas en la superficie. Un lado estriado, un lado liso
(intercambiables).

140
160
100
96 Bocas de mordazas Tornillo de banco paralelo mm (174,24) (220,33) (303,02) (385,09) 96 7120
120
96 7120
91J
Con placa giratoria
Tornillo de banco paralelo
91J 96 7130 con placa giratoria y bocas – 253,78 ■ (358,58) (441,91)
intercambiables
Accesorios tornillos de banco paralelos con / sin placa giratoria
Con mecanismo de sujeción rápida.
mejorada
Idóneo para: Tornillo de banco paralelo Garant n.° 967100; 967110. Ejecución

Placa giratoria individual

Adecuado para tornillo de banco tam. 100 120 140 160
91J 96 7140 Placa giratoria individual 40,78 (51,64) (69,44) (75,–) 96 7140

Sistema de sujeción con boca orientable

Bocas de sujeción resistentes, elaboradas con limpieza, de aleación de aluminio de alta calidad. Boca fija con
cinta magnética permanente integrada, boca orientable con imán redondo de gran fuerza adherente.
Ventaja: No se produce el molesto deslizamiento del componente, ni siquiera con presiones de
sujeción elevadas.
Aplicación: Sistema de sujeción único en su género para componentes cónicos y asimétricos, así como
para piezas planoparalelas estándar.
Ángulo de orientación posible hasta 16°.
Se adapta a todos los tornillos de banco con ancho de bocas adecuado.

Anchura de bocas mm 120 125 140 150 160 PB Swiss Tools
91J 96 7150 Sistema de sujeción con boca orientable (64,39) (64,39) (64,39) (64,39) (64,39) Codificación de color
por tamaños
