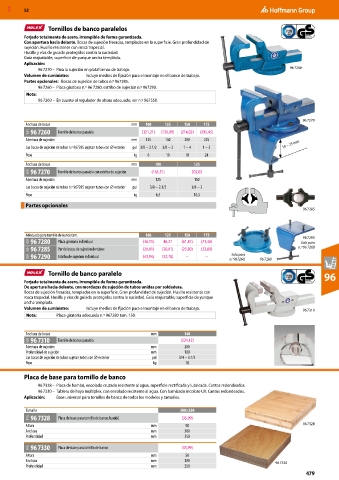

MXD 52

Tornillos de banco paralelos
Forjado totalmente de acero, irrompible de forma garantizada.
Con apertura hacia delante. Bocas de sujeción fresadas, templadas en la superficie. Gran profundidad de
sujeción. Husillo resistente con rosca trapecial.
Husillo y vías de guiado protegidos contra la suciedad.
Guía reajustable; superficie de yunque ancha templada.
Aplicación:
96 7270 – Para la sujeción en plataformas de trabajo. 96 7260
Volumen de suministro: Incluye medios de fijación para el montaje en el banco de trabajo.
Partes opcionales: Bocas de sujeción de tubos n.º 967285.
96 7260 – Placa giratoria n.º 96 7280, estribo de sujeción n.º 967290.
Nota:
96 7260 – En cuanto al regulador de altura adecuado, ver n.º 967550.

96 7270
Anchura de bocas mm 100 125 150 175
92H 96 7260 Tornillo de banco paralelo (121,21) (150,89) (214,02) (295,45)
Abertura de sujeción mm 125 150 200 225
Las bocas de sujeción de tubos n.º 967285 sujetan tubos con ⌀ exterior pul 3/8 − 2.1/2 3/8 − 3 1 − 4 1 − 5 18 – 75 mm
Peso kg 6 10 18 24

Anchura de bocas mm 100 125
92H 96 7270 Tornillo de banco paralelo con estribo de sujeción (163,51) 202,02
Abertura de sujeción mm 125 150
Las bocas de sujeción de tubos n.º 967285 sujetan tubos con ⌀ exterior pul 3/8 − 2.1/2 3/8 − 3
Peso kg 6,5 10,5
Partes opcionales
96 7285

Adecuado para tornillo de banco tam. 100 125 150 175 96 7290
92H 96 7280 Placa giratoria individual (36,11) 46,21 (61,87) (71,46) Solo para
92H 96 7285 Par de bocas de sujeción de tubos (20,01) (20,01) (23,80) (23,80) n.º 96 7260
Solo para
92H 96 7290 Estribo de sujeción individual (43,94) (52,78) – – n.°967260. 96 7280

Tornillo de banco paralelo 96
Forjado totalmente de acero, irrompible de forma garantizada.
De apertura hacia delante, con mordazas de sujeción de tubos unidas por soldadura.
Bocas de sujeción fresadas, templadas en la superficie. Gran profundidad de sujeción. Husillo resistente con
rosca trapecial. Husillo y vías de guiado protegidos contra la suciedad. Guía reajustable; superficie de yunque
ancha templada.
Volumen de suministro: Incluye medios de fijación para el montaje en el banco de trabajo. 96 7310
Nota: Placa giratoria adecuada n.º 967280 tam. 150.

Anchura de bocas mm 140
92H 96 7310 Tornillo de banco paralelo (224,12)
Abertura de sujeción mm 200
Profundidad de sujeción mm 100
Las bocas de sujeción de tubos sujetan tubos con ⌀ exterior pul 3/4 − 3.1/2
Peso kg 18

Placa de base para tornillo de banco
96 7328 – Placa de bambú, encolado cruzado resistente al agua, superficie rectificada y lubricada. Cantos redondeados.
96 7330 – Tablero de haya multiplex, con encolado resistente al agua. Con barnizado incoloro UV. Cantos redondeados.
Aplicación: Base universal para tornillos de banco de todos los modelos y tamaños.

Tamaño 300×250
97G 96 7328 Placa de base para tornillo de banco, bambú (35,99)
Altura mm 50 96 7328
Anchura mm 300
Profundidad mm 250

97G 96 7330 Placa de base para tornillo de banco (35,99)
Altura mm 50
Anchura mm 300 96 7330
Profundidad mm 250
479
