MXD 52

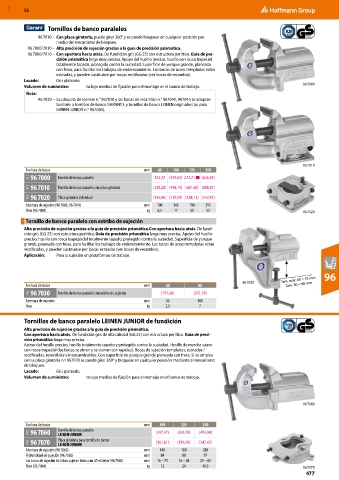

Tornillos de banco paralelos
96 7010 – Con placa giratoria, puede girar 360° y se puede bloquear en cualquier posición por
medio del mecanismo de bloqueo.
96 7000/7010 – Alta precisión de sujeción gracias a la guía de precisión prismática.
96 7000/7010 – Con apertura hacia atrás. De fundición gris (GG 25) con estructura perlítica. Guía de pre-
cisión prismática larga muy precisa. Apoyo del husillo preciso, husillo con rosca trapecial
totalmente tapado, protegido contra la suciedad. Superficie de yunque grande, planeada
con fresa, para facilitar los trabajos de enderezamiento. Las bocas de acero templadas están
estriadas, y pueden sustituirse por bocas rectificadas (ver bocas de recambio).
Lacado: Gris plateado.
Volumen de suministro: Incluye medios de fijación para el montaje en el banco de trabajo. 96 7000
Nota:
96 7020 – La plaquita de tornear n.° 967020 y las bocas de recambio n.° 967040, 967045 se adaptan
también a tornillos de banco GARANT L y tornillos de banco LEINEN originales (no para
LEINEN-JUNIOR n.° 967060).

96 7010
Anchura de bocas mm 80 100 125 150
91J 96 7000 Tornillo de banco paralelo 222,22 (339,64) 472,21 ■ (646,45)

91J 96 7010 Tornillo de banco paralelo con placa giratoria (328,28) (498,73) (661,60) (888,87)
91J 96 7020 Placa giratoria individual (106,06) (159,09) (188,13) (242,42)
Abertura de sujeción (96 7000, 96 7010) mm 100 145 190 255
Peso (96 7000) kg 6,5 17 30 52 96 7020
Tornillo de banco paralelo con estribo de sujeción
Alta precisión de sujeción gracias a la guía de precisión prismática.Con apertura hacia atrás. De fundi-
ción gris (GG 25) con estructura perlítica. Guía de precisión prismática larga muy precisa. Apoyo del husillo
preciso, husillo con rosca trapezoidal totalmente tapado, protegido contra la suciedad. Superficie de yunque
grande, planeada con fresa, para facilitar los trabajos de enderezamiento. Las bocas de acero templadas están
rectificadas, y pueden sustituirse por bocas estriadas (ver bocas de recambio).
Aplicación: Para la sujeción en plataformas de trabajo.

Tam. máx. 60 = 53 mm 96
96 7030
Anchura de bocas mm 60 80 Tam. 80 = 60 mm
91J 96 7030 Tornillo de banco paralelo con estribo de sujeción (197,60) (241,79)
Abertura de sujeción mm 65 100
Peso kg 2,5 7

Tornillos de banco paralelo LEINEN JUNIOR de fundición
Alta precisión de sujeción gracias a la guía de precisión prismática.
Con apertura hacia atrás. De fundición gris de alta calidad (GG 22) con estructura perlítica. Guía de preci-
sión prismática larga muy precisa.
Apoyo del husillo preciso, husillo totalmente tapado y protegido contra la suciedad. Husillo de marcha suave
con rosca trapecial (las bocas se abren y se cierran con rapidez). Bocas de sujeción templadas, estriadas /
rectificadas, reversibles e intercambiables. Con superficie de yunque grande planeada con fresa. Si se emplea
con la placa giratoria n.º 967070 se puede girar 360° y bloquear en cualquier posición mediante el mecanismo
de bloqueo.
Lacado: Gris plateado.
Volumen de suministro: Incluye medios de fijación para el montaje en el banco de trabajo.

96 7060

Anchura de bocas mm 100 125 150
97G 96 7060 Tornillo de banco paralelo (247,47) (304,29) (494,94)
LEINEN-JUNIOR
97G 96 7070 Placa giratoria para tornillo de banco (161,61) (189,39) (247,47)
LEINEN-JUNIOR
Abertura de sujeción (96 7060) mm 140 180 280
Profundidad de sujeción (96 7060) mm 84 88 97
Las bocas de sujeción de tubos sujetan tubos con ⌀ exterior (96 7060) mm 16 – 75 16 – 68 25 – 65
Peso (96 7060) kg 12 24 40,5 96 7070
477
