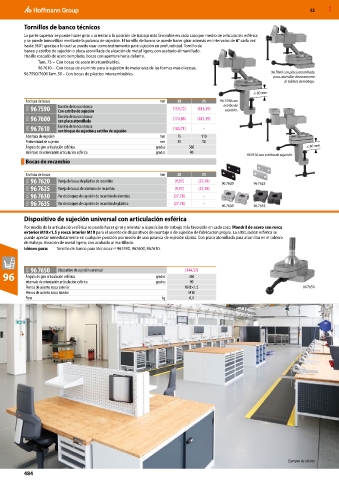

Page 2824 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Tornillos de banco técnicos
La parte superior se puede hacer girar u orientar a la posición de trabajo más favorable en cada caso por medio de articulación esférica
y se puede inmovilizar mediante la palanca de sujeción. El tornillo de banco se puede hacer girar además en intervalos de 6° cada vez
hasta 360°; gracias a lo cual se puede usar como instrumento para sujeción en profundidad. Tornillo de
banco y estribo de sujeción o placa atornillada de aleación de metal ligero, con acabado al martillado.
Husillo roscado de acero templado, bocas con apertura hacia delante.
Tam. 75 – Con bocas de acero intercambiables.
96 7610 – Con bocas de aluminio para la sujeción de materiales de las formas más diversas.
96 7590/7600 Tam. 50 – Con bocas de plástico intercambiables 96 7600 con placa atornillada
para atornillar directamente
al tablero de trabajo.
≤ 80 mm
Anchura de bocas mm 50 75 96 7590 con
97G 96 7590 Tornillo de banco técnico (159,72) (415,39) estribo de
sujeción.
Con estribo de sujeción
97G 96 7600 Tornillo de banco técnico (174,88) (415,39)
con placa atornillada
97G 96 7610 Tornillo de banco técnico (183,71) –
con bloque de sujeción y estribo de sujeción
Abertura de sujeción mm 75 110
Profundidad de sujeción mm 35 50
Ángulo de giro articulación esférica grados 360 ≤ 80 mm
Intervalo de orientación articulación esférica grados 90
967610 con estribo de sujeción.
Bocas de recambio

Anchura de bocas mm 50 75
97G 96 7620 Pareja de bocas de plástico de recambio (9,97) (27,78) 96 7620 96 7625
97G 96 7625 Pareja de bocas de aluminio de recambio (9,97) (27,78)
97G 96 7630 Par de bloques de sujeción de recambio de aluminio (27,78) –
97G 96 7635 Par de bloques de sujeción de recambio de plástico (27,78) – 96 7630 96 7635

Dispositivo de sujeción universal con articulación esférica
Por medio de la articulación esférica se puede hacer girar y orientar a la posición de trabajo más favorable en cada caso. Mandril de acero con rosca
exterior M18×1,5 y rosca interior M10 para el asiento de dispositivos de montaje o de sujeción de fabricación propia. La articulación esférica se
puede apretar inmediatamente en cualquier posición por medio de una palanca de sujeción rápida. Con placa atornillada para atornillar en el tablero
de trabajo. Aleación de metal ligero; con acabado al martillado.
Idóneo para: Tornillo de banco para técnicos n.º 967590, 967600, 967610.

97G 96 7650 Dispositivo de sujeción universal (144,57)
96 Ángulo de giro articulación esférica grados 360
Intervalo de orientación articulación esférica grados 90
Pernos de asiento rosca exterior M18×1,5 96 7650
Pernos de asiento rosca interior M10
Peso kg 0,9

Ejemplo de cliente
484
