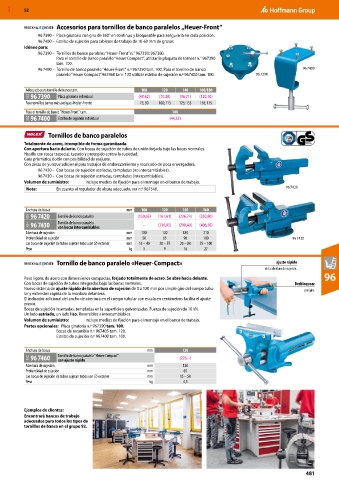

Page 2821 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Accesorios para tornillos de banco paralelos „Heuer-Front“
96 7390 – Placa giratoria con giro de 360° en continuo y bloqueable para asegurarla en cada posición.
96 7400 – Estribo de sujeción para tableros de trabajo de 10-60 mm de grosor.
Idóneo para:
96 7390 – Tornillos de banco paralelos “Heuer-Front” n.° 967350; 967360.
Para el tornillo de banco paralelo “Heuer Compact”, utilizar la plaquita de tornear n.° 967390
tam. 100.
96 7400 – Tornillo de banco paralelo “Heuer-Front” n.º 967350 tam. 100. Para el tornillo de banco 96 7400
paralelo “Heuer Compact” 967460 tam. 120 utilizar estribo de sujeción n.º 967400 tam. 100. 96 7390

Adecuado para tornillo de banco tam. 100 120 140 160/180
93Q 96 7390 Placa giratoria individual (48,62) (70,20) (96,71) (120,70)
Para tornillos banco más antiguos Heder-Fronte 75; 90 100; 115 125; 135 150; 175
Para el tornillo de banco ″Heuer-Front″ tam. 100
93Q 96 7400 Estribo de sujeción individual (44,32)

Tornillos de banco paralelos
Totalmente de acero, irrompible de forma garantizada.
Con apertura hacia delante. Con bocas de sujeción de tubos de unión forjada bajo las bocas normales.
Husillo con rosca trapecial, tapado y protegido contra la suciedad.
Guía prismática doble con posibilidad de reajuste.
Con pieza de yunque adicional para trabajos de enderezamiento y recalcado de poca envergadura.
96 7420 – Con bocas de sujeción estriadas, templadas (no intercambiables).
96 7430 – Con bocas de sujeción estriadas, templadas (intercambiables).
Volumen de suministro: Incluye medios de fijación para el montaje en el banco de trabajo.
Nota: En cuanto al regulador de altura adecuado, ver n.º 967540. 96 7420

Anchura de bocas mm 100 120 140 160
92H 96 7420 Tornillo de banco paralelo (130,05) (161,61) (236,74) (330,80)
92H 96 7430 Tornillo de banco paralelo – (210,85) (290,40) (406,56)
con bocas intercambiables
Abertura de sujeción mm 100 120 180 210
Profundidad de sujeción mm 50 65 90 100 96 7430
Las bocas de sujeción de tubos sujetan tubos con ⌀ exterior mm 16 – 40 20 – 55 20 – 80 25 – 100
Peso kg 5 9 16 27

Tornillo de banco paralelo «Heuer-Compact» ajuste rápido
de la abertura de sujeción.
Peso ligero, de acero con dimensiones compactas, forjado totalmente de acero. Se abre hacia delante. 96
Con bocas de sujeción de tubos integradas bajo las bocas normales. Desbloquear
Nuevo sistema de ajuste rápido de la abertura de sujeción de 0 a 130 mm por simple giro del cuerpo tubu- por giro.
lar y extensión rápida de la mordaza delantera.
El indicador adicional del ancho de abertura en el cuerpo tubular con escala en centímetros facilita el ajuste
previo.
Bocas de sujeción insertadas, templadas en la superficie y galvanizadas. Fuerza de sujeción de 10 kN.
Un lado estriado, un lado liso. Reversibles e intercambiables.
Volumen de suministro: Incluye medios de fijación para el montaje en el banco de trabajo.
Partes opcionales: Placa giratoria n.º 967390 tam. 100.
Bocas de recambio n.º 967405 tam. 120.
Estribo de sujeción n.º 967400 tam. 100.

Anchura de bocas mm 120
93Q 96 7460 Tornillo de banco paralelo “Heuer-Compact” (226,–)
con ajuste rápido
Abertura de sujeción mm 130
Profundidad de sujeción mm 65
Las bocas de sujeción de tubos sujetan tubos con ⌀ exterior mm 15 – 50
Peso kg 4,5

Ejemplos de clientes:
Encontrará bancos de trabajo
adecuados para todos los tipos de
tornillos de banco en el grupo 92.
