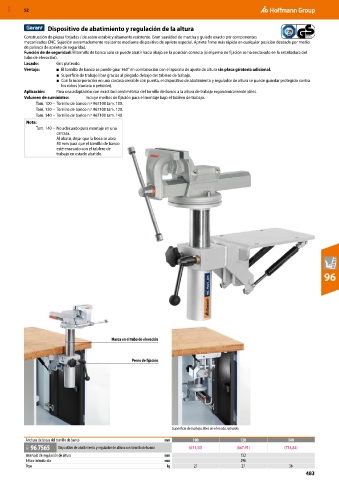

MXD 52

Dispositivo de abatimiento y regulación de la altura
Construcción de piezas forjadas / de acero estable y altamente resistente. Gran suavidad de marcha y guiado exacto por componentes
mecanizados CNC. Sujeción extremadamente resistente mediante dispositivo de apriete especial. Apriete firme más rápido en cualquier posición deseada por medio
de palanca de apriete de seguridad.
Función de de seguridad: El tornillo de banco solo se puede abatir hacia abajo en la posición correcta (si el perno de fijación se ha enclavado en la entalladura del
tubo de elevación).
Lacado: Gris plateado.
Ventaja: ■ El tornillo de banco se puede girar 360° en combinación con el aparato de ajuste de altura sin placa giratoria adicional.
■ Superficie de trabajo libre gracias al plegado debajo del tablero de trabajo.
■ Con la incorporación en una carcasa cerrable con puerta, el dispositivo de abatimiento y regulador de altura se puede guardar protegido contra
los robos (carcasa a petición).
Aplicación: Para una adaptación con exactitud centimétrica del tornillo de banco a la altura de trabajo ergonómicamente ideal.
Volumen de suministro: Incluye medios de fijación para el montaje bajo el tablero de trabajo.
Tam. 100 – Tornillo de banco n.º 967100 tam. 100.
Tam. 120 – Tornillo de banco n.º 967100 tam. 120.
Tam. 140 – Tornillo de banco n.º 967100 tam. 140.
Nota:
Tam. 140 – No adecuado para montaje en una
carcasa.
Al abatir, dejar que la boca se abra
50 mm para que el tornillo de banco
esté enrasado con el tablero de
trabajo en estado abatido.

96

Marca en el tubo de elevación

Perno de fijación

Superficie de trabajo libre en el modo retraído.
Anchura de bocas del tornillo de banco mm 100 120 140
91J 96 7565 Dispositivo de abatimiento y regulador de altura con tornillo de banco (631,30) (667,91) (734,83)
Intervalo de regulación de altura mm 132
Altura introducida mm 296
Peso kg 21 27 36
483
