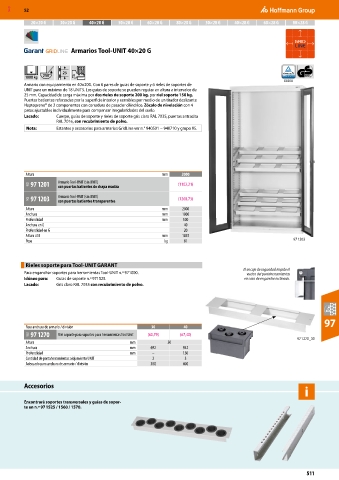

Page 2851 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

20×20 G 30×20 G 40×20 G 50×20 G 60×20 G 80×20 G 30×28 G 40×28 G 60×28 G 80×28 G

Armarios Tool-UNIT 40×20 G

25
1000 kg 250°
Armario con equipamiento en 40×20G. Con 6 pares de guías de soporte y 6 rieles de soportes de
UNIT para un máximo de 18 UNITS. Las guías de soporte se pueden regular en altura a intervalos de
25 mm. Capacidad de carga máxima por dos rieles de soporte 200 kg, por riel soporte 150 kg.
Puertas batientes reforzadas por la superficie interior y cerrables por medio de un tirador deslizante
Haptoprene® de 2 componentes con cerradura de pasador cilíndrico. Zócalo de nivelación con 4
patas ajustables individualmente para compensar irregularidades del suelo.
Lacado: Cuerpo, guías de soporte y rieles de soporte gris claro RAL 7035, puertas antracita
RAL 7016, con recubrimiento de polvo.
Nota: Estantes y accesorios para armarios GridLine ver n.° 940501 − 940710 y grupo 95.

Altura mm 2000
9GI 97 1201 Armario Tool-UNIT (sin UNIT) (1102,21)
con puertas batientes de chapa maciza
9GI 97 1203 Armario Tool-UNIT (sin UNIT) (1268,73)
con puertas batientes transparentes
Altura mm 2000
Anchura mm 1000
Profundidad mm 500
Anchura en G 40
Profundidad en G 20
Altura útil mm 1845
Peso kg 81 97 1203

Rieles soporte para Tool-UNIT GARANT
El encaje de seguridad impide el
Para enganchar soportes para herramientas Tool-UNIT n.º 971000. vuelco del portaherramientas
Idóneo para: Guías de soporte n.º 971525. en caso de enganche inclinado.
Lacado: Gris claro RAL 7035 con recubrimiento de polvo.

97
Para anchura de armario / división 30 40
9GI 97 1270 Riel soporte para soportes para herramientas Tool Unit (60,79) (67,40)
97 1270_30
Altura mm 50
Anchura mm 692 942
Profundidad mm – 150
Cantidad de portaherramientas alojamiento UNIT 2 3
Adecuado para anchura de armario / división 30G 40G

Accesorios
i

Encontrará soportes transversales y guías de sopor-
te en n.º 97 1525 / 1560 / 1570.

511
