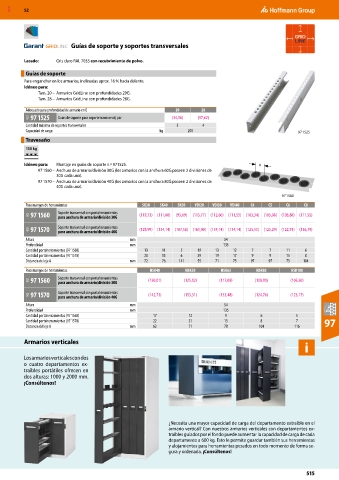

MXD 52

Guías de soporte y soportes transversales

Lacado: Gris claro RAL 7035 con recubrimiento de polvo.
Guías de soporte
Para enganchar en los armarios, inclinadas aprox. 16 % hacia delante.
Idóneo para:
Tam. 20 – Armarios GridLine con profundidades 20G.
Tam. 28 – Armarios GridLine con profundidades 28G.

Adecuado para profundidad de armario en G 20 28
9GI 97 1525 Guías de soporte para soporte transversal, par (34,36) (57,62)
Cantidad máxima de soportes transversales 3 4
Capacidad de carga kg 200 97 1525
Travesaño
150 kg

Idóneo para: Montaje en guías de soporte n.º 971525. A
97 1560 – Anchura de armario/división 30G (los armarios con la anchura 60G poseen 2 divisiones de
30G cada una).
97 1570 – Anchura de armario/división 40G (los armarios con la anchura 80G poseen 2 divisiones de
40G cada una).
97 1560
Para mangos de herramientas SK30 SK40 SK50 VDI20 VDI30 VDI40 C4 C5 C6 C8

9GI 97 1560 Soporte transversal con portaherramientas (119,73) (111,80) (95,69) (115,77) (112,60) (111,55) (103,34) (103,08) (103,88) (111,55)
para anchura de armario/división 30G
9GI 97 1570 Soporte transversal con portaherramientas (128,99) (134,14) (107,58) (161,90) (134,14) (134,14) (125,55) (125,29) (122,91) (136,79)
para anchura de armario/división 40G
Altura mm 54
Profundidad mm 135
Cantidad portaherramientas (97 1560) 13 11 5 19 13 12 7 7 11 6
Cantidad portaherramientas (97 1570) 20 15 6 29 19 17 9 9 15 8
Distancia del eje A mm 72 76 141 55 71 75 97 97 75 104
Para mangos de herramientas HSK40 HSK50 HSK63 HSK80 HSK100
9GI 97 1560 Soporte transversal con portaherramientas (120,01) (125,02) (117,09) (108,90) (105,20)
para anchura de armario/división 30G
9GI 97 1570 Soporte transversal con portaherramientas (142,73) (153,31) (133,48) (124,76) (123,17)
para anchura de armario/división 40G
Altura mm 54
Profundidad mm 135
Cantidad portaherramientas (97 1560) 17 12 9 6 5
Cantidad portaherramientas (97 1570) 22 21 13 8 7 97
Distancia del eje A mm 63 71 78 104 116

Armarios verticales
i

Los armarios verticales con dos
o cuatro departamentos ex-
traíbles portátiles ofrecen en
dos alturas: 1000 y 2000 mm.
¡Consúltenos!

¿Necesita una mayor capacidad de carga del departamento extraíble en el
armario vertical? Con nuestros armarios verticales con departamentos ex-
traíbles guiados por el fondo puede aumentar la capacidad de carga de cada
departamento a 600 kg. Esto le permite guardar también sus herramientas
y alojamientos para herramientas pesados en todo momento de forma se-
gura y ordenada. ¡Consúltenos!
