52 MXD
20×20 G 30×20 G 40×20 G 50×20 G 60×20 G 80×20 G 30×28 G 40×28 G 60×28 G 80×28 G

25
1000 kg

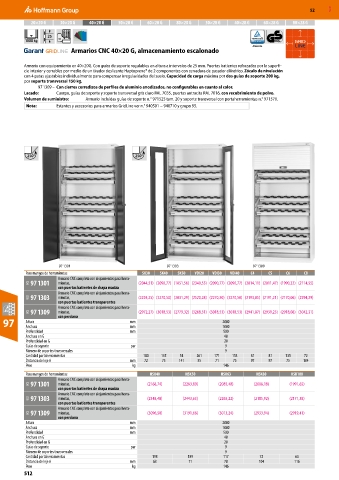

Armarios CNC 40×20 G, almacenamiento escalonado

Armario con equipamiento en 40×20G. Con guías de soporte regulables en altura a intervalos de 25 mm. Puertas batientes reforzadas por la superfi-
cie interior y cerrables por medio de un tirador deslizante Haptoprene® de 2 componentes con cerradura de pasador cilíndrico. Zócalo de nivelación
con 4 patas ajustables individualmente para compensar irregularidades del suelo. Capacidad de carga máxima por dos guías de soporte 200 kg,
por soporte transversal 150 kg.
97 1309 – Con cierres corredizos de perfiles de aluminio anodizados, no configurables en cuanto al color.
Lacado: Cuerpo, guías de soporte y soporte transversal gris claro RAL 7035, puertas antracita RAL 7016, con recubrimiento de polvo.
Volumen de suministro: Armario incluidas guías de soporte n.° 971525 tam. 20 y soporte transversal con portaherramientas n.° 971570.
Nota: Estantes y accesorios para armarios GridLine ver n.° 940501 − 940710 y grupo 95.

250° 250°

97 1301 97 1303 97 1309
Para mangos de herramientas SK30 SK40 SK50 VDI20 VDI30 VDI40 C4 C5 C6 C8
Armario CNC completo con alojamientos para herra-
9GI 97 1301 mientas, (2044,51) (2090,77) (1851,56) (2340,55) (2090,77) (2090,77) (2014,11) (2011,47) (1990,32) (2114,55)
con puertas batientes de chapa maciza
Armario CNC completo con alojamientos para herra-
9GI 97 1303 mientas, (2224,25) (2270,50) (2031,29) (2520,28) (2270,50) (2270,50) (2193,85) (2191,21) (2170,06) (2294,29)
con puertas batientes transparentes
Armario CNC completo con alojamientos para herra-
9GI 97 1309 mientas, (2972,27) (3018,53) (2779,32) (3268,31) (3018,53) (3018,53) (2941,87) (2939,23) (2918,08) (3042,31)
con persiana
97 Altura mm 2000
1000
mm
Anchura
Profundidad mm 500
Anchura en G 40
Profundidad en G 20
Guías de soporte par 9
Número de soportes transversales 9
Cantidad portaherramientas 180 135 54 261 171 153 81 81 135 72
Distancia del eje A mm 72 75 141 55 71 75 97 97 75 104
Peso kg 146
Para mangos de herramientas HSK40 HSK50 HSK63 HSK80 HSK100
Armario CNC completo con alojamientos para herra-
9GI 97 1301 mientas, (2168,74) (2263,89) (2085,48) (2006,18) (1991,65)
con puertas batientes de chapa maciza
Armario CNC completo con alojamientos para herra-
9GI 97 1303 mientas, (2348,48) (2443,63) (2265,22) (2185,92) (2171,38)
con puertas batientes transparentes
Armario CNC completo con alojamientos para herra-
9GI 97 1309 mientas, (3096,50) (3191,66) (3013,24) (2933,94) (2919,41)
con persiana
Altura mm 2000
Anchura mm 1000
Profundidad mm 500
Anchura en G 40
Profundidad en G 20
Guías de soporte par 9
Número de soportes transversales 9
Cantidad portaherramientas 198 189 117 72 63
Distancia del eje A mm 63 71 78 104 116
Peso kg 146
512
