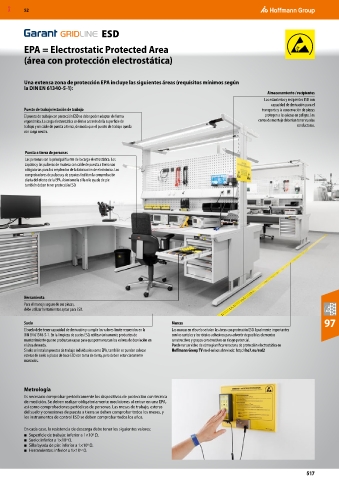

Page 2857 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

ESD

EPA = Electrostatic Protected Area
(área con protección electrostática)

Una extensa zona de protección EPA incluye las siguientes áreas (requisitos mínimos según
la DIN EN 61340-5-1):
Almacenamiento / recipientes
Las estanterías y recipientes ESD con
capacidad de derivación para el
Puesto de trabajo/estación de trabajo transporte y la conservación de piezas
El puesto de trabajo con protección ESD se debe poder adaptar de forma protegen a las piezas en peligro. Los
ergonómica. La carga electrostática se deriva a través de la superficie de carros de montaje deberían tener ruedas
trabajo y un cable de puesta a tierra, de modo que el puesto de trabajo queda conductoras.
con carga neutra.

Puesta a tierra de personas
Las personas son la principal fuente de la carga electrostática. Los
zapatos y las pulseras de muñeca con cable de puesta a tierra son
obligatorias para los empleados de la fabricación de electrónica. Los
comprobadores de pulsera y de zapatos facilitan la comprobación
diaria del efecto de la EPA. Asimismo la silla o la ayuda de pie
también deben tener protección ESD.

Herramienta
Para el manejo seguro de sus piezas,
debe utilizar herramientas aptas para ESD.

97
Suelo Marcas
El suelo debe tener capacidad de derivación y cumplir los valores límite requeridos en la Las marcas en el suelo señalan las áreas con protección ESD. Igualmente importantes
DIN EN 61340-5-1. En la limpieza de suelos ESD, utilizar únicamente productos de son los carteles y los rótulos adhesivos para advertir de posibles elementos
mantenimiento que no produzcan capas para que permanezcan los valores de desviación en constructivos y grupos constructivos en riesgo potencial.
el área deseada. Puede ver un vídeo de cómo planificar una zona de protección electrostática en
Si solo se instalan puestos de trabajo individuales como EPA, también se pueden colocar Hoffmann Group TV en el enlace abreviado: http://ho7.eu/esd2
esteras de suelo o placas de base ESD con toma de tierra, pero deben estar claramente
marcados.

Metrología
Es necesario comprobar periódicamente los dispositivos de protección con técnica
de medición. Se deben realizar obligatoriamente mediciones al entrar en una EPA,
así como comprobaciones periódicas de personas. Las mesas de trabajo, esteras
del suelo y conexiones de puesta a tierra se deben comprobar todos los meses, y
los instrumentos de control ESD se deben comprobar todos los años.

En cada caso, la resistencia de descarga debe tener los siguientes valores:
9
■ Superficie de trabajo: inferior a 1×10 Ω.
9
■ Suelo: inferior a 1×10 Ω.
9
■ Silla/ayuda de pie: inferior a 1×10 Ω.
12
■ Herramientas: inferior a 1×10 Ω.
