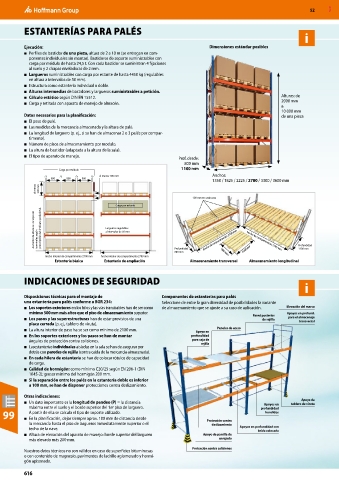

Page 2956 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

ESTANTERÍAS PARA PALÉS
i

Ejecución: Dimensiones estándar posibles
■ Perfiles de bastidor de una pieza, altura de 2 a 10 m (se entregan en com-
ponentes individuales sin montar). Bastidores de soporte suministrables con
carga por módulo de hasta 24,5 t. Con cada bastidor se suministran 4 fijaciones
al suelo y 2 chapas niveladoras de 2 mm.
■ Largueros suministrables con carga por estante de hasta 4450 kg (regulables
en altura a intervalos de 50 mm).
■ Estructura como estantería individual o doble.
■ Alturas intermedias de bastidores y largueros suministrables a petición.
■ Cálculo estático según DIN EN 15512. Alturas: de
■ Carga y retirada con aparato de manejo de almacén. 2000 mm
a
10 000 mm
Datos necesarios para la planificación: de una pieza
■ El peso de palé.
■ Las medidas de la mercancía almacenada y la altura de palé.
■ La longitud de larguero (p. ej., si se han de almacenar 2 o 3 palés por compar-
timento).
■ Número de pisos de almacenamiento por modulo.
■ La altura de bastidor (adaptada a la altura de la sala).
■ El tipo de aparato de manejo.
Prof. desde:
800 mm
1100 mm
Carga por módulo
75 75 75 75 al menos 100 mm Anchos:
800 800 800
1350 / 1825 / 2225 / 2700 / 3300 / 3600 mm
al menos 500 mm
100 mm en cada caso
Carga por estante
Aumento de altura de los soportes terminales según prescripción del sindicato profesional. Largueros regulables Ancho de compartimento 2700 mm Ancho de compartimento 2700 mm

a intervalos de 50 mm

1100 mm
Profundidad
800 mm 800 mm 1200 mm Profundidad
Ancho interior de compartimento 2700 mm Ancho interior de compartimento 2700 mm
Estantería básica Estantería de ampliación Almacenamiento transversal Almacenamiento longitudinal
INDICACIONES DE SEGURIDAD
i

Disposiciones técnicas para el montaje de Componentes de estanterías para palés
una estantería para palés conforme a BGR 234: Seleccione de entre la gran diversidad de posibilidades la variante
■ Los soportes exteriores en los hilos y las vías transitables han de ser como de almacenamiento que se ajuste a su caso de aplicación. Elevación del marco
mínimo 500 mm más altos que el piso de almacenamiento superior. Apoyos en profund.
Pared posterior para el almacenaje
■ Los pasos y las superestructuras han de estar provistos de una de rejilla transversal
placa cerrada (p. ej., tablero de viruta).
■ La altura interior de paso ha se ser como mínimo de 2100 mm. Apoyo en Paneles de acero
■ En los soportes exteriores y los pasos se han de montar profundidad
ángulos de protección contra colisiones. para caja de
rejilla
■ Lasestanterías individuales aisladas en la sala se han de asegurar por
detrás con paredes de rejilla (contra caída de la mercancía almacenada).
■ En cada hilera de estantería se han de colocar rótulos de capacidad
de carga.
■ Calidad de hormigón: como mínimo C20/25 según EN 206-1 (DIN
1045-2); grosor mínimo del hormigón 200 mm.
■ Si la separación entre los palés en la estantería doble es inferior
a 100 mm, se han de disponer protecciones contra deslizamiento.

Otras indicaciones:
Apoyo de
■ Un dato importante es la longitud de pandeo (P) = la distancia Apoyos en tablero de viruta
máxima entre el suelo y el borde superior del 1er piso de larguero. profundidad
99 ■ En la planificación, dejar siempre aprox. 100 mm de distancia desde hundidos
A partir de ella se calcula el tipo de soporte utilizado.
la mercancía hasta el piso de largueros inmediatamente superior o el Protección contra
deslizamiento
techo de la nave. Apoyos en profundidad con
brida colocada
■ Altura de elevación del aparato de manejo: borde superior del larguero Apoyo de parrilla de
más elevado más 200 mm. enrejado
Protección contra colisiones
Nuestros datos técnicos no son válidos en caso de superficies bituminosas
o con contenido de magnesio, pavimentos de ladrillo aglomerado y hormi-
gón apisonado.
