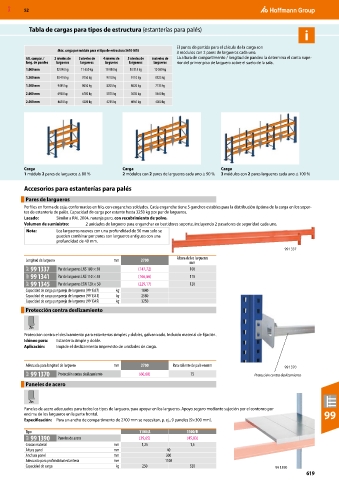

MXD 52

Tabla de cargas para tipos de estructura (estanterías para palés)
i

El punto de partida para el cálculo de la carga son
Máx. carga por módulo para el tipo de estructura S610-M18 3 módulos con 2 pares de largueros cada uno.
Alt. compar. / 2 niveles de 3 niveles de 4 niveles de 5 niveles de 6 niveles de La altura de compartimento / longitud de pandeo la determina el canto supe-
long. de pandeo largueros largueros largueros largueros largueros rior del primer piso de larguero sobre el suelo de la sala.
1.000 mm 12 040 kg 11 650 kg 10 980 kg 10 815 kg 10 580 kg
1.300 mm 10 415 kg 9750 kg 9310 kg 9110 kg 8825 kg
1.500 mm 9495 kg 8650 kg 8205 kg 8020 kg 7735 kg
2.000 mm 6950 kg 6180 kg 5875 kg 5630 kg 5460 kg
2.500 mm 4630 kg 4380 kg 4215 kg 4065 kg 4000 kg

Carga Carga Carga
1 módulo 2 pares de largueros ≙ 80 % 2 módulos con 2 pares de largueros cada uno ≙ 90 % 3 módulos con 2 pares largueros cada uno ≙ 100 %
Accesorios para estanterías para palés

Pares de largueros
Perfiles en forma de caja, conformados en frío, con enganches soldados. Cada enganche tiene 5 ganchos estables para la distribución óptima de la carga en los sopor-
tes de estantería de palés. Capacidad de carga por estante hasta 3250 kg por par de largueros.
Lacado: Similar a RAL 2004, naranja puro, con recubrimiento de polvo.
Volumen de suministro: 2 unidades de larguero para enganchar en bastidores soporte, incluyendo 2 pasadores de seguridad cada uno.
Nota: Los largueros nuevos con una profundidad de 50 mm solo se
pueden combinar por pares con largueros antiguos con una
profundidad de 40 mm.
99 1337
Altura de los largueros
Longitud de larguero mm 2700
mm
96P 99 1337 Par de largueros LNS 100 × 50 (147,72) 100
96P 99 1341 Par de largueros LNS 110 × 50 (166,66) 110
96P 99 1345 Par de largueros EGN 120 × 50 (229,17) 120
Capacidad de carga por pareja de largueros (99 1337) kg 1840
Capacidad de carga por pareja de largueros (99 1341) kg 2580
Capacidad de carga por pareja de largueros (99 1345) kg 3250
Protección contra deslizamiento

Zn
Protección contra el deslizamiento para estanterías simples y dobles, galvanizado. Incluido material de fijación.
Idóneo para: Estantería simple y doble.
Aplicación: Impide el deslizamiento imprevisto de unidades de carga.

Adecuada para longitud de larguero mm 2700 Para saliente de palé en mm 99 1370
96P 99 1370 Protección contra deslizamiento (60,60) 75 Protección contra deslizamiento
Paneles de acero

Zn
Paneles de acero adecuados para todos los tipos de larguero, para apoyar en los largueros. Apoyo seguro mediante sujeción por el contorno por
encima de los largueros en la parte frontal. 99
Especificación: Para un ancho de compartimento de 2700 mm se necesitan, p. ej., 9 paneles (9×300 mm).
Tipo 1100/A 1100/B
96P 99 1390 Paneles de acero (39,65) (45,83)
Grosor material mm 1,25 1,5
Altura panel mm 40
Anchura panel mm 300
Adecuado para profundidad estantería mm 1100
Capacidad de carga kg 250 320 99 1390
619
