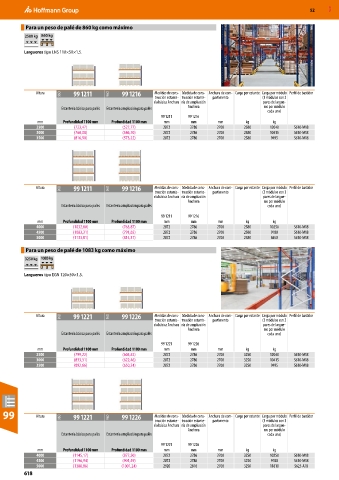

Page 2958 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 2958
52 MXD
Para un peso de palé de 860 kg como máximo
2580 kg 860 kg
Largueros tipo LNS 110×50×1,5.
Altura 96O 99 1211 96O 99 1216 Medidas de cons- Medida de cons- Anchura de com- Carga por estante Carga por módulo Perfil de bastidor
trucción estante- trucción estante- partimento (3 módulos con 2
ría básica Anchura ría de ampliación pares de largue-
Anchura ros por módulo
Estantería básica para palés Estantería ampliación para palés
cada uno)
99 1211 99 1216
mm Profundidad 1100 mm Profundidad 1100 mm mm mm mm kg kg
2500 (723,47) (527,77) 2872 2786 2700 2580 12040 S610-M18
3000 (760,08) (546,70) 2872 2786 2700 2580 10415 S610-M18
3500 (816,90) (573,22) 2872 2786 2700 2580 9495 S610-M18
Altura 96O 99 1211 96O 99 1216 Medidas de cons- Medida de cons- Anchura de com- Carga por estante Carga por módulo Perfil de bastidor
trucción estante- trucción estante- partimento (3 módulos con 3
ría básica Anchura ría de ampliación pares de largue-
Anchura ros por módulo
Estantería básica para palés Estantería ampliación para palés cada uno)
99 1211 99 1216
mm Profundidad 1100 mm Profundidad 1100 mm mm mm mm kg kg
4000 (1032,80) (763,87) 2872 2786 2700 2580 10250 S610-M18
4500 (1083,31) (791,65) 2872 2786 2700 2580 9180 S610-M18
5000 (1133,81) (814,37) 2872 2786 2700 2580 8650 S610-M18
Para un peso de palé de 1083 kg como máximo
3250 kg 1083 kg
Largueros tipo EGN 120×50×1,5.
Altura 96O 99 1221 96O 99 1226 Medidas de cons- Medida de cons- Anchura de com- Carga por estante Carga por módulo Perfil de bastidor
trucción estante- trucción estante- partimento (3 módulos con 2
ría básica Anchura ría de ampliación pares de largue-
Anchura ros por módulo
Estantería básica para palés Estantería ampliación para palés cada uno)
99 1221 99 1226
mm Profundidad 1100 mm Profundidad 1100 mm mm mm mm kg kg
2500 (799,22) (603,52) 2872 2786 2700 3250 12040 S610-M18
3000 (833,31) (622,46) 2872 2786 2700 3250 10415 S610-M18
3500 (892,66) (650,24) 2872 2786 2700 3250 9495 S610-M18
99 Altura 96O 99 1221 96O 99 1226 Medidas de cons- Medida de cons- Anchura de com- Carga por estante Carga por módulo Perfil de bastidor
trucción estante- trucción estante- partimento (3 módulos con 3
ría básica Anchura ría de ampliación pares de largue-
Anchura ros por módulo
Estantería básica para palés Estantería ampliación para palés cada uno)
99 1221 99 1226
mm Profundidad 1100 mm Profundidad 1100 mm mm mm mm kg kg
4000 (1145,17) (877,50) 2872 2786 2700 3250 10250 S610-M18
4500 (1196,94) (901,49) 2872 2786 2700 3250 9180 S610-M18
5000 (1388,86) (1001,24) 2920 2810 2700 3250 11810 S625-A18
618
