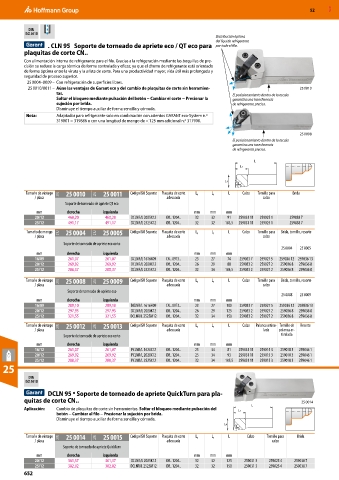

52 MXD

DIN
ISO 5610
Distribución óptima
del líquido refrigerante
. CLN 95 Soporte de torneado de apriete eco / QT eco para por todo el filo.
plaquitas de corte CN..
Con alimentación interna de refrigerante para el filo. Gracias a la refrigeración mediante las boquillas de pre-
cisión se reduce la carga térmica de forma controlada y eficaz, ya que el chorro de refrigerante está orientado
de forma óptima entre la viruta y la arista de corte. Para una productividad mayor, vida útil más prolongada y
seguridad de proceso superior.
25 0004–0009 – Con refrigeración de superficies libres.
25 0010/0011 – Aúne las ventajas de Garant eco y del cambio de plaquitas de corte sin herramien- 25 0010
tas. El posicionamiento dentro de la escala
Soltar el bloqueo mediante pulsación del botón − Cambiar el corte − Presionar la garantiza una transferencia
sujeción por brida. de refrigerante precisa.
Disminuye el tiempo auxiliar de forma sencilla y cómoda.
Nota: Adaptador para refrigerante solo en combinación con asientos GARANT eco-System n.º
319001 − 319886 o con una longitud de mango de < 125 mm adicional n.º 317900.

25 0008
El posicionamiento dentro de la escala
garantiza una transferencia
de refrigerante precisa.

L
L1

L4
Tamaño de vástago 21U 25 0010 21U 25 0011 Código ISO Soporte Plaquita de corte L 4 L 1 L Calzo Tornillo para Brida
/ placa adecuada calzo
Soporte de torneado de apriete QT eco
mm derecha izquierda mm mm mm
20/12 460,20 460,20 DCLNR/L 2025X12 CN.. 1204.. 32 32 91 259031 11 259025 1 259038 7
25/12 491,17 491,17 DCLNR/L 2525X12 CN.. 1204.. 32 32 103,5 259031 11 259025 1 259038 7
Tamaño de mango 21U 25 0004 21U 25 0005 Código ISO Soporte Plaquita de corte L 4 L 1 L Calzo Tornillo para Brida, tornillo, resorte
/ placa adecuada calzo
Soporte de torneado de apriete eco corto
25 0004 25 0005
mm derecha izquierda mm mm mm
16/09 261,07 261,07 DCLNR/L 1616X09 CN.. 09T3.. 23 27 74 259033 7 259027 5 259036 12 259036 13
20/12 269,92 269,92 DCLNR/L 2020X12 CN.. 1204.. 26 29 88 259033 2 259027 2 259036 8 259036 8
25/12 288,37 288,37 DCLNR/L 2525X12 CN.. 1204.. 32 34 104,5 259033 2 259027 2 259036 8 259036 8

Tamaño de vástago 21U 25 0008 21U 25 0009 Código ISO Soporte Plaquita de corte L 4 L 1 L Calzo Tornillo para Brida, tornillo, resorte
/ placa adecuada calzo
Soporte de torneado de apriete eco
25 0008 25 0009
mm derecha izquierda mm mm mm
16/09 289,10 289,10 DCLNR/L 1616H09 CN.. 09T3.. 23 27 100 259033 7 259027 5 259036 12 259036 13
20/12 297,95 297,95 DCLNR/L 2020K12 CN.. 1204.. 26 29 125 259033 2 259027 2 259036 8 259036 8
25/12 321,55 321,55 DCLNR/L 2525M12 CN.. 1204.. 32 34 150 259033 2 259027 2 259036 8 259036 8
Tamaño de vástago 21U 25 0012 21U 25 0013 Código ISO Soporte Plaquita de corte L 4 L 1 L Calzo Palanca articu- Tornillo de Resorte
/ placa adecuada lada palanca ar-
Soporte de torneado de apriete eco corto ticulada
mm derecha izquierda mm mm mm
16/12 261,07 261,07 PCLNR/L 1620X12 CN.. 1204.. 25 34 81 259031 11 259015 3 259018 3 259046 1
20/12 269,92 269,92 PCLNR/L 2020X12 CN.. 1204.. 25 34 93 259031 11 259015 3 259018 3 259046 1
25/12 288,37 288,37 PCLNR/L 2525X12 CN.. 1204.. 32 34 105,5 259031 11 259015 3 259018 3 259046 1
25
DIN
ISO 5610

DCLN 95 º Soporte de torneado de apriete QuickTurn para pla-
quitas de corte CN.. 25 0014
L
Aplicación: Cambio de plaquitas de corte sin herramientas. Soltar el bloqueo mediante pulsación del L1
botón − Cambiar el filo − Presionar la sujeción por brida.
Disminuye el tiempo auxiliar de forma sencilla y cómoda.
L4
Tamaño de vástago 21U 25 0014 21U 25 0015 Código ISO Soporte Plaquita de corte L 4 L 1 L Calzo Tornillo para Brida
/ placa adecuada calzo
Soporte de torneado de apriete QuickTurn
mm derecha izquierda mm mm mm
20/12 361,37 361,37 DCLNR/L 2025K12 CN.. 1204.. 32 32 125 259031 3 259025 4 259038 7
25/12 382,02 382,02 DCLNR/L 2525M12 CN.. 1204.. 32 32 150 259031 3 259025 4 259038 7
