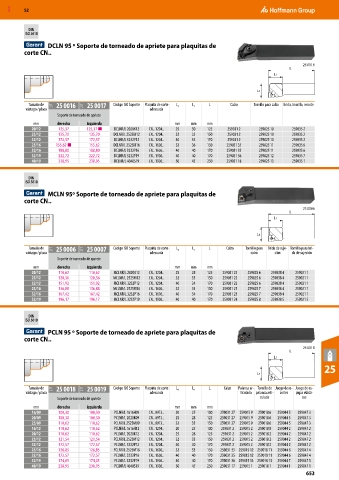

P. 653
MXD 52
DIN
ISO 5610
DCLN 95 º Soporte de torneado de apriete para plaquitas de
corte CN..
25 0016
L
L1
L4
Tamaño de 21T 25 0016 21T 25 0017 Código ISO Soporte Plaquita de corte L 4 L 1 L Calzo Tornillo para calzo Brida, tornillo, resorte
vástago / placa adecuada
Soporte de torneado de apriete
mm derecha izquierda mm mm mm
20/12 125,37 125,37 ■ DCLNR/L 2020K12 CN.. 1204.. 25 30 125 259031 2 259025 10 259035 2
25/12 135,70 135,70 DCLNR/L 2525M12 CN.. 1204.. 32 33 150 259031 2 259025 10 259035 2
32/12 172,57 172,57 DCLNR/L 3232P12 CN.. 1204.. 40 34 170 259031 2 259025 10 259035 2
25/16 155,62 ■ 155,62 DCLNR/L 2525M16 CN.. 1606.. 32 36 150 259031 35 259025 11 259035 6
32/16 188,80 188,80 DCLNR/L 3232P16 CN.. 1606.. 40 40 170 259031 35 259025 11 259035 6
32/19 222,72 222,72 DCLNR/L 3232P19 CN.. 1906.. 40 40 170 259031 36 259025 12 259035 7
40/19 238,95 238,95 DCLNR/L 4040S19 CN.. 1906.. 50 45 250 259031 18 259025 13 259035 1
DIN
ISO 5610
MCLN 95º Soporte de torneado de apriete para plaquitas de
corte CN..
25 0006
L
L1
L4
Tamaño de 21T 25 0006 21T 25 0007 Código ISO Soporte Plaquita de corte L 4 L 1 L Calzo Tornillo para Brida de suje- Tornillo para bri-
vástago / placa adecuada calzo ción da de sujeción
Soporte de torneado de apriete
mm derecha izquierda mm mm mm
20/12 110,62 110,62 MCLNR/L 2020K12 CN.. 1204.. 25 28 125 259031 22 259025 6 259038 4 259021 1
25/12 120,36 120,36 MCLNR/L 2525M12 CN.. 1204.. 32 33 150 259031 22 259025 6 259038 4 259021 1
32/12 151,92 151,92 MCLNR/L 3232P12 CN.. 1204.. 40 34 170 259031 22 259025 6 259038 4 259021 1
25/16 136,88 136,88 MCLNR/L 2525M16 CN.. 1606.. 32 33 150 259031 23 259025 7 259038 4 259021 1
32/16 167,42 167,42 MCLNR/L 3232P16 CN.. 1606.. 40 34 170 259031 23 259025 7 259038 4 259021 1
32/19 196,17 196,17 MCLNR/L 3232P19 CN.. 1906.. 40 40 170 259031 24 259025 8 259038 5 259021 5
DIN
ISO 5610
PCLN 95 º Soporte de torneado de apriete para plaquitas de
corte CN..
25 0018
L
L1
25
L4
Tamaño de 21T 25 0018 21T 25 0019 Código ISO Soporte Plaquita de corte L 4 L 1 L Calzo Palanca ar- Tornillo de Juego de re- Juego de es-
vástago / placa adecuada ticulada palanca arti- sortes pigas elásti-
Soporte de torneado de apriete culada cas
mm derecha izquierda mm mm mm
16/09 100,30 100,30 PCLNR/L 1616H09 CN.. 09T3.. 20 25 100 259031 27 259015 9 259018 6 259044 5 259047 3
20/09 100,30 100,30 PCLNR/L 2020K09 CN.. 09T3.. 25 28 125 259031 27 259015 9 259018 6 259044 5 259047 3
25/09 110,62 110,62 PCLNR/L 2525M09 CN.. 09T3.. 32 33 150 259031 27 259015 9 259018 6 259044 5 259047 3
16/12 110,62 110,62 PCLNR/L 1616H12 CN.. 1204.. 20 25 100 259031 2 259015 2 259018 8 259044 2 259047 2
20/12 110,62 110,62 PCLNR/L 2020K12 CN.. 1204.. 25 28 125 259031 2 259015 2 259018 2 259044 2 259047 2
25/12 121,54 121,54 PCLNR/L 2525M12 CN.. 1204.. 32 33 150 259031 2 259015 2 259018 2 259044 2 259047 2
32/12 172,57 172,57 PCLNR/L 3232P12 CN.. 1204.. 40 30 170 259031 2 259015 2 259018 2 259044 2 259047 2
25/16 126,85 126,85 PCLNR/L 2525M16 CN.. 1606.. 32 33 150 259031 35 259015 12 259018 11 259044 6 259047 4
32/16 172,57 172,57 PCLNR/L 3232P16 CN.. 1606.. 40 40 170 259031 35 259015 12 259018 11 259044 6 259047 4
32/19 174,05 174,05 PCLNR/L 3232P19 CN.. 1906.. 40 40 170 259031 36 259015 13 259018 13 259044 7 259047 5
40/19 238,95 238,95 PCLNR/L 4040S19 CN.. 1906.. 50 45 250 259031 17 259015 1 259018 1 259044 1 259047 1
653
