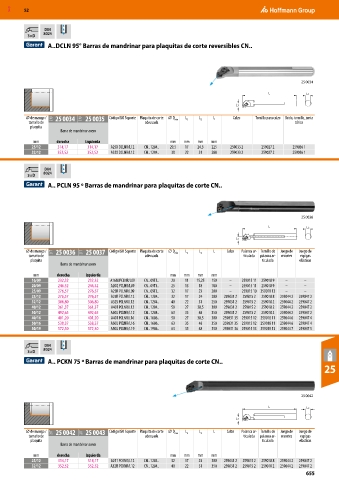

MXD 52

DIN
3×D 8024
A..DCLN 95° Barras de mandrinar para plaquitas de corte reversibles CN..

25 0034
L L2

L3
⌀ de mango / 21U 25 0034 21U 25 0035 Código ISO Soporte Plaquita de corte ⌀ D mín L 3 L 2 L Calzo Tornillo para calzo Brida, tornillo, junta
tamaño de adecuada tórica
plaquita
Barra de mandrinar acero
mm derecha izquierda mm mm mm mm
25/12 314,17 314,17 A25X DCLNR/L12 CN.. 1204.. 29,5 17 24,3 225 259033 2 259027 2 259036 1
32/12 352,52 352,52 A32X DCLNR/L12 CN.. 1204.. 38 22 31 288 259033 2 259027 2 259036 1

DIN
3×D 8024
A.. PCLN 95 º Barras de mandrinar para plaquitas de corte CN..

25 0036
L L2

L3
⌀ de mango / 21T 25 0036 21T 25 0037 Código ISO Soporte Plaquita de corte ⌀ D mín L 3 L 2 L Calzo Palanca ar- Tornillo de Juego de Juego de
tamaño de adecuada ticulada palanca ar- resortes espigas
plaquita ticulada elásticas
Barra de mandrinar acero
mm derecha izquierda mm mm mm mm
16/09 232,32 232,32 A16M PCLNR/L09 CN.. 09T3.. 20 11 15,25 150 – 259015 11 259018 9 – –
20/09 246,32 246,32 A20Q PCLNR/L09 CN.. 09T3.. 25 13 18 180 – 259015 11 259018 9 – –
25/09 276,57 276,57 A25R PCLNR/L09 CN.. 09T3.. 32 17 23 200 – 259015 10 259018 12 – –
25/12 276,57 276,57 A25R PCLNR/L12 CN.. 1204.. 32 17 24 200 259031 2 259015 2 259018 8 259044 2 259047 2
32/12 306,80 306,80 A32S PCLNR/L12 CN.. 1204.. 40 22 31 250 259031 2 259015 2 259018 2 259044 2 259047 2
40/12 361,37 361,37 A40T PCLNR/L12 CN.. 1204.. 50 27 38,5 300 259031 2 259015 2 259018 2 259044 2 259047 2
50/12 492,65 492,65 A50U PCLNR/L12 CN.. 1204.. 63 35 48 350 259031 2 259015 2 259018 2 259044 2 259047 2
40/16 401,20 401,20 A40T PCLNR/L16 CN.. 1606.. 50 27 38,5 300 259031 35 259015 12 259018 11 259044 6 259047 4
50/16 538,37 538,37 A50U PCLNR/L16 CN.. 1606.. 63 35 48 350 259031 35 259015 12 259018 11 259044 6 259047 4
50/19 572,30 572,30 A50U PCLNR/L19 CN.. 1906.. 63 35 48 350 259031 36 259015 13 259018 13 259044 7 259047 5

DIN
3×D 8024
A.. PCKN 75 º Barras de mandrinar para plaquitas de corte CN..
25

25 0042

L L2

L3
⌀ de mango / 21T 25 0042 21T 25 0043 Código ISO Soporte Plaquita de corte ⌀ D mín L 3 L 2 L Calzo Palanca ar- Tornillo de Juego de Juego de
tamaño de adecuada ticulada palanca ar- resortes espigas
plaquita ticulada elásticas
Barra de mandrinar acero
mm derecha izquierda mm mm mm mm
25/12 314,17 314,17 A25T PCKNR/L12 CN.. 1204.. 32 17 23 300 259031 2 259015 2 259018 8 259044 2 259047 2
32/12 352,52 352,52 A32U PCKNR/L12 CN.. 1204.. 40 22 31 350 259031 2 259015 2 259018 2 259044 2 259047 2
655
