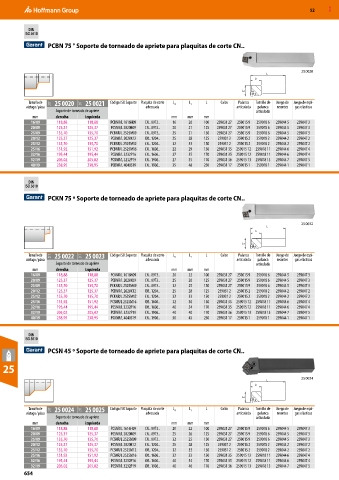

P. 654
52 MXD
DIN
ISO 5610
PCBN 75 ° Soporte de torneado de apriete para plaquitas de corte CN..
25 0020
L
L1
L4
Tamaño de 21T 25 0020 21T 25 0021 Código ISO Soporte Plaquita de corte L 4 L 1 L Calzo Palanca Tornillo de Juego de Juego de espi-
vástago / placa adecuada articulada palanca resortes gas elásticas
Soporte de torneado de apriete articulada
mm derecha izquierda mm mm mm
16/09 118,88 118,88 PCBNR/L 1616H09 CN.. 09T3.. 16 20 100 259031 27 259015 9 259018 6 259044 5 259047 3
20/09 125,37 125,37 PCSNR/L 2020K09 CN.. 09T3.. 20 21 125 259031 27 259015 9 259018 6 259044 5 259047 3
25/09 135,70 135,70 PCBNR/L 2525M09 CN.. 09T3.. 25 21 150 259031 27 259015 9 259018 6 259044 5 259047 3
20/12 125,37 125,37 PCBNR/L 2020K12 CN.. 1204.. 25 28 125 259031 2 259015 2 259018 2 259044 2 259047 2
25/12 135,70 135,70 PCBNR/L 2525M12 CN.. 1204.. 32 33 150 259031 2 259015 2 259018 2 259044 2 259047 2
25/16 151,92 151,92 PCBNR/L 2525M16 CN.. 1606.. 22 29 150 259031 35 259015 12 259018 11 259044 6 259047 4
32/16 195,44 195,44 PCBNR/L 3232P16 CN.. 1606.. 27 35 170 259031 35 259015 12 259018 11 259044 6 259047 4
32/19 205,02 205,02 PCBNR/L 3232P19 CN.. 1906.. 27 35 170 259031 36 259015 13 259018 13 259044 7 259047 5
40/19 238,95 238,95 PCBNR/L 4040S19 CN.. 1906.. 35 48 250 259031 17 259015 1 259018 1 259044 1 259047 1
DIN
ISO 5610
PCKN 75 º Soporte de torneado de apriete para plaquitas de corte CN..
25 0022
L
L1
L4
Tamaño de 21T 25 0022 21T 25 0023 Código ISO Soporte Plaquita de corte L 4 L 1 L Calzo Palanca Tornillo de Juego de Juego de espi-
vástago / placa adecuada articulada palanca resortes gas elásticas
Soporte de torneado de apriete articulada
mm derecha izquierda mm mm mm
16/09 118,88 118,88 PCKNR/L 1616H09 CN.. 09T3.. 20 22 100 259031 27 259015 9 259018 6 259044 5 259047 3
20/09 125,37 125,37 PCKNR/L 2020K09 CN.. 09T3.. 25 20 125 259031 27 259015 9 259018 6 259044 5 259047 3
25/09 135,70 135,70 PCKNR/L 2525M09 CN.. 09T3.. 32 25 150 259031 27 259015 9 259018 6 259044 5 259047 3
20/12 125,37 125,37 PCKNR/L 2020K12 CN.. 1204.. 25 28 125 259031 2 259015 2 259018 2 259044 2 259047 2
25/12 135,70 135,70 PCKNR/L 2525M12 CN.. 1204.. 32 33 150 259031 2 259015 2 259018 2 259044 2 259047 2
25/16 151,92 151,92 PCSNR/L 2525M16 CN.. 1606.. 32 30 150 259031 35 259015 12 259018 11 259044 6 259047 4
32/16 195,44 195,44 PCSNR/L 3232P16 CN.. 1606.. 40 34 170 259031 35 259015 12 259018 11 259044 6 259047 4
32/19 205,02 205,02 PCKNR/L 3232P19 CN.. 1906.. 40 40 170 259031 36 259015 13 259018 13 259044 7 259047 5
40/19 238,95 238,95 PCKNR/L 4040S19 CN.. 1906.. 50 45 250 259031 17 259015 1 259018 1 259044 1 259047 1
DIN
ISO 5610
PCSN 45 º Soporte de torneado de apriete para plaquitas de corte CN..
25
25 0024
L
L1
L4
Tamaño de 21T 25 0024 21T 25 0025 Código ISO Soporte Plaquita de corte L 4 L 1 L Calzo Palanca Tornillo de Juego de Juego de espi-
vástago / placa adecuada articulada palanca resortes gas elásticas
Soporte de torneado de apriete articulada
mm derecha izquierda mm mm mm
16/09 118,88 118,88 PCSNR/L 1616H09 CN.. 09T3.. 20 22 100 259031 27 259015 9 259018 6 259044 5 259047 3
20/09 125,37 125,37 PCSNR/L 2020K09 CN.. 09T3.. 25 26 125 259031 27 259015 9 259018 6 259044 5 259047 3
25/09 135,70 135,70 PCSNR/L 2525M09 CN.. 09T3.. 32 25 150 259031 27 259015 9 259018 6 259044 5 259047 3
20/12 125,37 125,37 PCSNR/L 2020K12 CN.. 1204.. 25 28 125 259031 2 259015 2 259018 2 259044 2 259047 2
25/12 135,70 135,70 PCSNR/L 2525M12 CN.. 1204.. 32 33 150 259031 2 259015 2 259018 2 259044 2 259047 2
25/16 151,92 151,92 PCSNR/L 2525M16 CN.. 1606.. 32 33 150 259031 35 259015 12 259018 11 259044 6 259047 4
32/16 195,44 195,44 PCSNR/L 3232P16 CN.. 1606.. 40 34 170 259031 35 259015 12 259018 11 259044 6 259047 4
32/19 205,02 205,02 PCSNR/L 3232P19 CN.. 1906.. 40 40 170 259031 36 259015 13 259018 13 259044 7 259047 5
654
