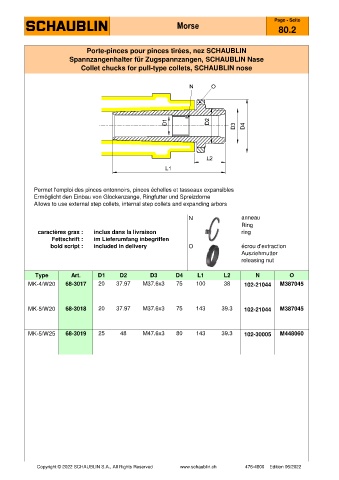

Page 120 - SCHAUBLIN

Page - Seite
Morse
80.2

Porte-pinces pour pinces tirées, nez SCHAUBLIN
Spannzangenhalter für Zugspannzangen, SCHAUBLIN Nase
Collet chucks for pull-type collets, SCHAUBLIN nose

Permet l'emploi des pinces entonnoirs, pinces échelles et tasseaux expansibles
Ermöglicht den Einbau von Glockenzange, Ringfutter und Spreizdorne
Allows to use external step collets, internal step collets and expanding arbors

N anneau
Ring
caractères gras : inclus dans la livraison ring
Fettschrift : im Lieferumfang inbegriffen
bold script : included in delivery O écrou d'extraction
Ausziehmutter
releasing nut

Type Art. D1 D2 D3 D4 L1 L2 N O
MK-4/W20 68-3017 20 37.97 M37.6x3 75 100 38 102-21044 M387045

MK-5/W20 68-3018 20 37.97 M37.6x3 75 143 39.3 102-21044 M387045

MK-5/W25 68-3019 25 48 M47.6x3 80 143 39.3 102-30005 M448060

Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
