P. 115
Page - Seite
W, B, L, F
71

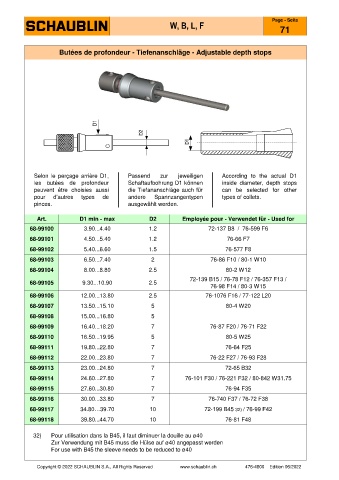

Butées de profondeur - Tiefenanschläge - Adjustable depth stops
Selon le perçage arrière D1, Passend zur jeweiligen According to the actual D1
les butées de profondeur Schaftaufbohrung D1 können inside diameter, depth stops
peuvent être choisies aussi die Tiefananschläge auch für can be selected for other
pour d'autres types de andere Spannzangentypen types of collets.
pinces. ausgewählt werden.
Art. D1 min - max D2 Employée pour - Verwendet für - Used for
68-99100 3.90...4.40 1.2 72-137 B8 / 76-599 F6
68-99101 4.50...5.40 1.2 76-66 F7
68-99102 5.40...6.60 1.5 76-577 F8
68-99103 6.50...7.40 2 76-86 F10 / 80-1 W10
68-99104 8.00...8.80 2.5 80-2 W12
72-139 B15 / 76-78 F12 / 76-357 F13 /
68-99105 9.30...10.90 2.5
76-98 F14 / 80-3 W15
68-99106 12.00...13.80 2.5 76-1076 F16 / 77-122 L20
68-99107 13.50...15.10 5 80-4 W20
68-99108 15.00...16.80 5
68-99109 16.40...18.20 7 76-87 F20 / 76-71 F22
68-99110 16.50...19.95 5 80-5 W25
68-99111 19.80...22.80 7 76-64 F25
68-99112 22.00...23.80 7 76-22 F27 / 76-93 F28
68-99113 23.00...24.80 7 72-65 B32
68-99114 24.60...27.80 7 76-101 F30 / 76-221 F32 / 80-842 W31.75
68-99115 27.60...30.80 7 76-94 F35
68-99116 30.00...33.80 7 76-740 F37 / 76-72 F38
68-99117 34.80…39.70 10 72-199 B45 32) / 76-99 F42
68-99118 39.80...44.70 10 76-81 F48
32) Pour utilisation dans la B45, il faut diminuer la douille au ø40
Zur Verwendung mit B45 muss die Hülse auf ø40 angepasst werden
For use with B45 the sleeve needs to be reduced to ø40
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
