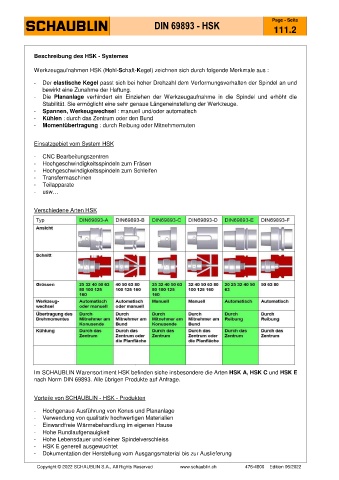

Page 163 - SCHAUBLIN
P. 163
Page - Seite
DIN 69893 - HSK
111.2
Beschreibung des HSK - Systemes
Werkzeugaufnahmen HSK (Hohl-Schaft-Kegel) zeichnen sich durch folgende Merkmale aus :
- Der elastische Kegel passt sich bei hoher Drehzahl dem Verformungsverhalten der Spindel an und
bewirkt eine Zunahme der Haftung.
- Die Plananlage verhindert ein Einziehen der Werkzeugaufnahme in die Spindel und erhöht die
Stabilität. Sie ermöglicht eine sehr genaue Längeneinstellung der Werkzeuge.
- Spannen, Werkeugwechsel : manuell und/oder automatisch
- Kühlen : durch das Zentrum oder den Bund
- Momentübertragung : durch Reibung oder Mitnehmernuten
Einsatzgebiet vom System HSK
- CNC Bearbeitungszentren
- Hochgeschwindigkeitsspindeln zum Fräsen
- Hochgeschwindigkeitsspindeln zum Schleifen
- Transfermaschinen
- Teilapparate
- usw…
Verschiedene Arten HSK
Im SCHAUBLIN Warensortiment HSK befinden siche insbesondere die Arten HSK A, HSK C und HSK E
nach Norm DIN 69893. Alle übrigen Produkte auf Anfrage.
Vorteile von SCHAUBLIN - HSK - Produkten
- Hochgenaue Ausführung von Konus und Plananlage
- Verwendung von qualitativ hochwertigen Materialien
- Einwandfreie Wärmebehandlung im eigenen Hause
- Hohe Rundlaufgenauigkeit
- Hohe Lebensdauer und kleiner Spindelverschleiss
- HSK E generell ausgewuchtet
- Dokumentation der Herstellung vom Ausgangsmaterial bis zur Auslieferung
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
