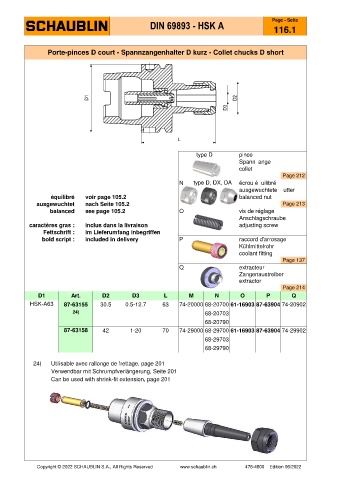

Page 166 - SCHAUBLIN
P. 166
Page - Seite
DIN 69893 - HSK A
116.1
Porte-pinces D court - Spannzangenhalter D kurz - Collet chucks D short
M type D pince
Spannzange
collet
Page 212
N type D, DX, DA écrou équilibré
ausgewuchtete Mutter
équilibré voir page 105.2 balanced nut
ausgewuchtet nach Seite 105.2 Page 213
balanced see page 105.2 O vis de réglage
Anschlagschraube
caractères gras : inclus dans la livraison adjusting screw
Fettschrift : im Lieferumfang inbegriffen
bold script : included in delivery P raccord d'arrosage
Kühlmittelrohr
coolant fitting
Page 137
Q extracteur
Zangenaustreiber
extractor
Page 214
D1 Art. D2 D3 L M N O P Q
HSK-A63 87-63155 30.5 0.5-12.7 63 74-20000 68-20700 61-16903 87-63904 74-20902
24) 68-20703
68-20790
87-63158 42 1-20 70 74-29000 68-29700 61-16903 87-63904 74-29902
68-29703
68-29790
24) Utilisable avec rallonge de frettage, page 201
Verwendbar mit Schrumpfverlängerung, Seite 201
Can be used with shrink-fit extension, page 201
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
