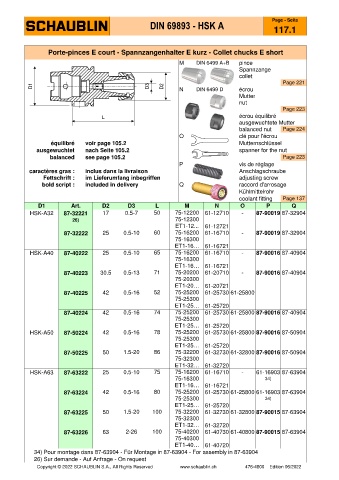

Page 168 - SCHAUBLIN

Page - Seite
DIN 69893 - HSK A
117.1

Porte-pinces E court - Spannzangenhalter E kurz - Collet chucks E short
M DIN 6499 A+B pince
Spannzange
collet
Page 221
N DIN 6499 D écrou
Mutter
nut
Page 223
écrou équilibré
ausgewuchtete Mutter
balanced nut Page 224
O clé pour l'écrou
équilibré voir page 105.2 Mutternschlüssel
ausgewuchtet nach Seite 105.2 spanner for the nut
balanced see page 105.2 Page 223
P vis de réglage
caractères gras : inclus dans la livraison Anschlagschraube
Fettschrift : im Lieferumfang inbegriffen adjusting screw
bold script : included in delivery Q raccord d'arrosage
Kühlmittelrohr
coolant fitting Page 137
D1 Art. D2 D3 L M N O P Q
HSK-A32 87-32221 17 0.5-7 50 75-12200 61-12710 - 87-90019 87-32904
26) 75-12300
ET1-12... 61-12721
87-32222 25 0.5-10 60 75-16200 61-16710 - 87-90019 87-32904
75-16300
ET1-16… 61-16721
HSK-A40 87-40222 25 0.5-10 65 75-16200 61-16710 - 87-90016 87-40904
75-16300
ET1-16… 61-16721
87-40223 30.5 0.5-13 71 75-20200 61-20710 - 87-90016 87-40904
75-20300
ET1-20… 61-20721
87-40225 42 0.5-16 52 75-25200 61-25730 61-25800
75-25300
ET1-25… 61-25720
87-40224 42 0.5-16 74 75-25200 61-25730 61-25800 87-90016 87-40904
75-25300
ET1-25… 61-25720
HSK-A50 87-50224 42 0.5-16 78 75-25200 61-25730 61-25800 87-90016 87-50904
75-25300
ET1-25… 61-25720
87-50225 50 1.5-20 86 75-32200 61-32730 61-32800 87-90016 87-50904
75-32300
ET1-32… 61-32720
HSK-A63 87-63222 25 0.5-10 75 75-16200 61-16710 - 61-16903 87-63904
75-16300 34)
ET1-16… 61-16721
87-63224 42 0.5-16 80 75-25200 61-25730 61-25800 61-16903 87-63904
75-25300 34)
ET1-25… 61-25720
87-63225 50 1.5-20 100 75-32200 61-32730 61-32800 87-90015 87-63904
75-32300
ET1-32… 61-32720
87-63226 63 2-26 100 75-40200 61-40730 61-40800 87-90015 87-63904
75-40300
ET1-40… 61-40720
34) Pour montage dans 87-63904 - Für Montage in 87-63904 - For assembly in 87-63904
26) Sur demande - Auf Anfrage - On request
