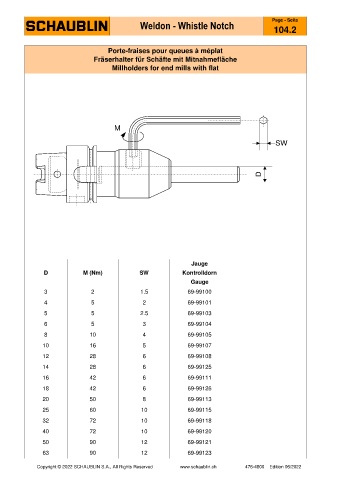

Page 158 - SCHAUBLIN
P. 158
Page - Seite
Weldon - Whistle Notch
104.2
Porte-fraises pour queues à méplat
Fräserhalter für Schäfte mit Mitnahmefläche
Millholders for end mills with flat
M
SW
D
Jauge
D M (Nm) SW Kontrolldorn
Gauge
3 2 1.5 69-99100
4 5 2 69-99101
5 5 2.5 69-99103
6 5 3 69-99104
8 10 4 69-99105
10 16 5 69-99107
12 28 6 69-99108
14 28 6 69-99125
16 42 6 69-99111
18 42 6 69-99126
20 50 8 69-99113
25 60 10 69-99115
32 72 10 69-99118
40 72 10 69-99120
50 90 12 69-99121
63 90 12 69-99123
