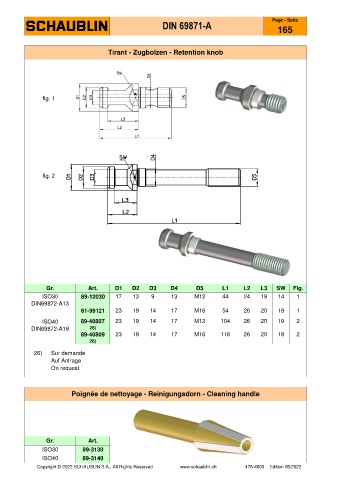

DIN 69871-A
165

Tirant - Zugbolzen - Retention knob

fig. 1

fig. 2

Gr. Art. D1 D2 D3 D4 D5 L1 L2 L3 SW Fig.
ISO30 89-12030 17 13 9 13 M12 44 24 19 14 1
DIN69872-A13
61-99121 23 19 14 17 M16 54 26 20 19 1
ISO40 89-40807 23 19 14 17 M12 104 26 20 19 2
DIN69872-A19 26)
89-40809 23 19 14 17 M16 116 26 20 19 2
26)

26) Sur demande
Auf Anfrage
On request

Poignée de nettoyage - Reinigungsdorn - Cleaning handle

Gr. Art.
ISO30 89-3130
ISO40 89-3140
