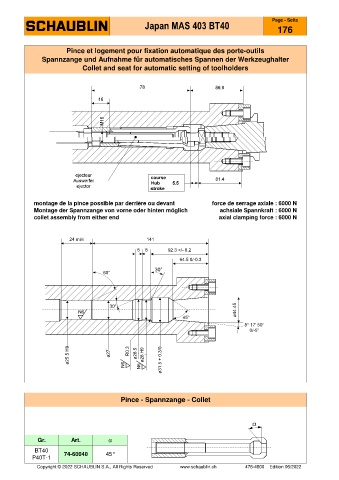

Page 222 - SCHAUBLIN
P. 222
Page - Seite
Japan MAS 403 BT40
176
Pince et logement pour fixation automatique des porte-outils
Spannzange und Aufnahme für automatisches Spannen der Werkzeughalter
Collet and seat for automatic setting of toolholders
montage de la pince possible par derrière ou devant force de serrage axiale : 6000 N
Montage der Spannzange von vorne oder hinten möglich achsiale Spannkraft : 6000 N
collet assembly from either end axial clamping force : 6000 N
24 mini 141
5 8 92.3 +/- 0.2
64.5 0/-0.3
30°
60°
30°
N6 ø44.45
45°
8° 17' 50"
0/-5"
ø25.5 H9 ø27 R0.3 ø28.5 ø28 H9
N6 N6 ø31.5 + 0.3/0
Pince - Spannzange - Collet
Gr. Art. a
BT40
74-60040 45°
P40T-1
