P. 213
Page - Seite

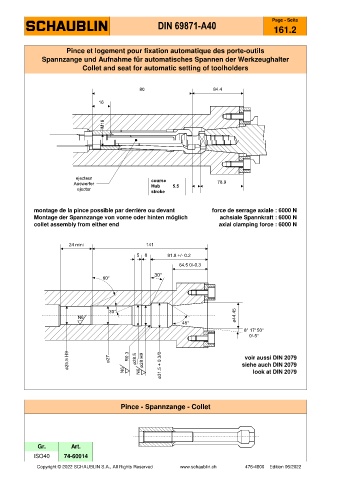

DIN 69871-A40
161.2
Pince et logement pour fixation automatique des porte-outils
Spannzange und Aufnahme für automatisches Spannen der Werkzeughalter
Collet and seat for automatic setting of toolholders
80 84.4
16
ejecteur
course
Auswerfer Hub 5.5 78.9
ejector
stroke
montage de la pince possible par derrière ou devant force de serrage axiale : 6000 N
Montage der Spannzange von vorne oder hinten möglich achsiale Spannkraft : 6000 N
collet assembly from either end axial clamping force : 6000 N
24 mini 141
5 8 91.8 +/- 0.2
64.5 0/-0.3
30°
60°
30°
N6 ø44.45
45°
8° 17' 50"
0/-5"
ø25.5 H9 ø27 N6 R0.3 ø28.5 N6 ø28 H9 ø31.5 + 0.3/0 siehe auch DIN 2079
voir aussi DIN 2079
look at DIN 2079
Pince - Spannzange - Collet
Gr. Art.
ISO40 74-60014
