P. 214
Page - Seite
DIN 69871-A
162.1

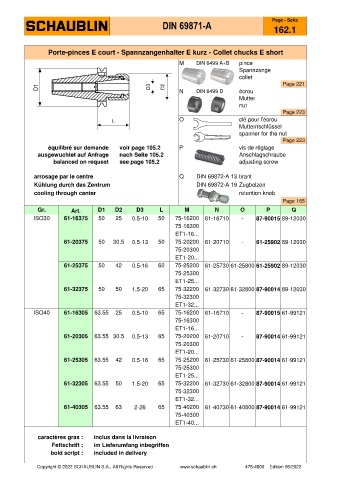

Porte-pinces E court - Spannzangenhalter E kurz - Collet chucks E short
M DIN 6499 A+B pince
Spannzange
collet
Page 221
N DIN 6499 D écrou
Mutter
nut
Page 223
O clé pour l'écrou
Mutternschlüssel
spanner for the nut
Page 223
équilibré sur demande voir page 105.2 P vis de réglage
ausgewuchtet auf Anfrage nach Seite 105.2 Anschlagschraube
balanced on request see page 105.2 adjusting screw
arrosage par le centre Q DIN 69872-A 13 tirant
Kühlung durch das Zentrum DIN 69872-A 19 Zugbolzen
cooling through center retention knob
Page 165
Gr. Art. D1 D2 D3 L M N O P Q
ISO30 61-16375 50 25 0.5-10 50 75-16200 61-16710 - 87-90015 89-12030
75-16300
ET1-16...
61-20375 50 30.5 0.5-13 50 75-20200 61-20710 - 61-25902 89-12030
75-20300
ET1-20...
61-25375 50 42 0.5-16 60 75-25200 61-25730 61-25800 61-25902 89-12030
75-25300
ET1-25...
61-32375 50 50 1.5-20 65 75-32200 61-32730 61-32800 87-90014 89-12030
75-32300
ET1-32...
ISO40 61-16305 63.55 25 0.5-10 65 75-16200 61-16710 - 87-90015 61-99121
75-16300
ET1-16...
61-20305 63.55 30.5 0.5-13 65 75-20200 61-20710 - 87-90014 61-99121
75-20300
ET1-20...
61-25305 63.55 42 0.5-16 65 75-25200 61-25730 61-25800 87-90014 61-99121
75-25300
ET1-25...
61-32305 63.55 50 1.5-20 65 75-32200 61-32730 61-32800 87-90014 61-99121
75-32300
ET1-32...
61-40305 63.55 63 2-26 65 75-40200 61-40730 61-40800 87-90014 61-99121
75-40300
ET1-40...
caractères gras : inclus dans la livraison
Fettschrift : im Lieferumfang inbegriffen
bold script : included in delivery
Copyright © 2022 SCHAUBLIN S.A., All Rights Reserved www.schaublin.ch 476-4800 Edition 06/2022
