Japan MAS 403
177.2

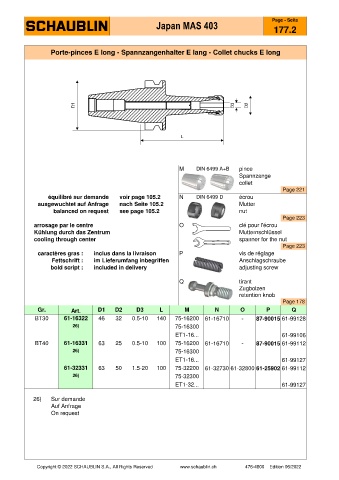

Porte-pinces E long - Spannzangenhalter E lang - Collet chucks E long

M DIN 6499 A+B pince
Spannzange
collet
Page 221
équilibré sur demande voir page 105.2 N DIN 6499 D écrou
ausgewuchtet auf Anfrage nach Seite 105.2 Mutter
balanced on request see page 105.2 nut
Page 223
arrosage par le centre O clé pour l'écrou
Kühlung durch das Zentrum Mutternschlüssel
cooling through center spanner for the nut
Page 223
caractères gras : inclus dans la livraison P vis de réglage
Fettschrift : im Lieferumfang inbegriffen Anschlagschraube
bold script : included in delivery adjusting screw

Q tirant
Zugbolzen
retention knob
Page 178
Gr. Art. D1 D2 D3 L M N O P Q
BT30 61-16322 46 32 0.5-10 140 75-16200 61-16710 - 87-90015 61-99128
26) 75-16300
ET1-16... 61-99106
BT40 61-16331 63 25 0.5-10 100 75-16200 61-16710 - 87-90015 61-99112
26) 75-16300
ET1-16... 61-99127
61-32331 63 50 1.5-20 100 75-32200 61-32730 61-32800 61-25902 61-99112
26) 75-32300
ET1-32... 61-99127

26) Sur demande
Auf Anfrage
On request
